جزئیات محصول:
پرداخت:
|
| سیم: | 20AWG، مس خالص | پلاگین زن J1939: | معادل Deutsch HD16-9-1939S-P080 |
|---|---|---|---|
| نوع دوشاخه زن J1939: | نوع 2 | شاخه های مرد J1939: | معادل Deutsch HD10-9-1939P-P080 |
| نوع شاخه های مرد J1939: | نوع 2 | پلاگین زن OBD2: | با پایانه های KET |
| پین ها یا پایانه ها: | مس، نیکل شده یا طلا شده | دمای کار: | − 25 ℃ ~ +85 ℃ |
| برجسته کردن: | j1939 obd2,j1939 9 پین کابل آلمان,j1939 y کابل تقسیم کننده,j1939 9 pin deutsch y cable,j1939 y splitter cable |
||

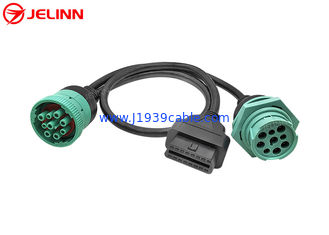

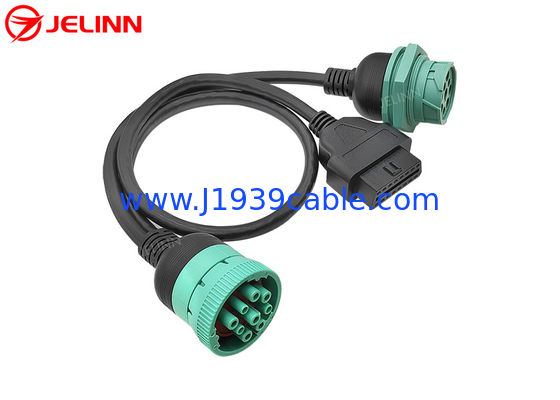

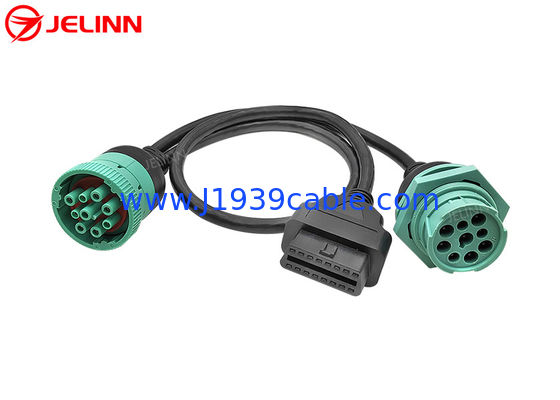

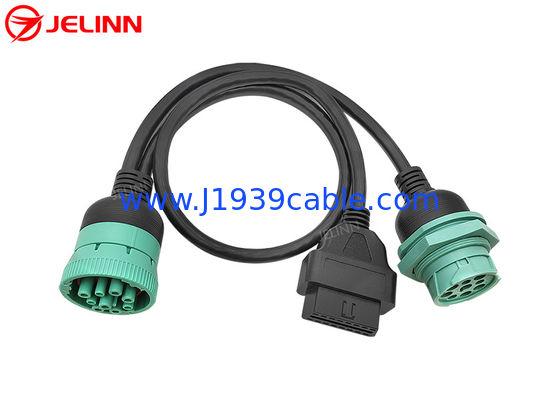

J1939 9 پین 9 پین اتصال رشته ای به کابل OBD 2 OBDII 16 پین 16 پین Splitter Y
مشخصات
| J1939 کانکتور زنانه | معادل Deutsch HD16-9-1939S-P080 |
| نوع کانکتور زنانه J1939 | نوع 2 |
| J1939 کانکتور نر | معادل Deutsch HD10-9-1939P-P080 |
| نوع کانکتور J1939 | نوع 2 |
| اتصال زنانه OBD2 | با ترمینال های KET |
| سیم | 20AWG، مس خالص |
| مواد کانکتور J1939 | PA66 + فیبر شیشه ای |
| مواد کانکتور OBD2 | PA66 |
| تخصیص پین یا پین کردن | سفارشی |
| طول کابل | سفارشی |
| داربست ها یا ترمینال ها | مس، نیکل شده یا طلا شده |
| مقاومت تماس | حداکثر 3 اوم |
| مقاومت عایق | حداقل 5 ميليومتر |
| دمای کار | -25°C ~ +85°C |
| آزمایش | تست 100٪ باز، کوتاه و غلط سیم |
| ولتاژ آزمایش | DC300V 5M ohm/10ms |
| تضمین | 1 سال |
آخر J1939 دکمه های زن و مرد می تواند بیش از حد قالب یا نه،با توجه به نیازهای شما.
بیش از حد قالب گذاری شده
بدون قالب بیش از حد
درآلماني 9 Pinکانکتور زن نوع 2 است، بنابراین پین F آن دارای قطر کوچکتر به عنوان پین C و پین J است. کانکتورهای زن نوع 2 J1939 را می توان در کانکتورهای مرد نوع 1 یا نوع 2 J1939 وارد کرد.
کانکتور زنانه OBD2 دارای پایانه های KET است که کانکتور زنانه OBD2 را تحمل کننده تر می کند.
تخصیص پین یا پین کردن
به طور کلی، تخصیص پین یا پین کردن اینگونه خواهد بود (4 پین برای اتصال):
| ماده OBD2 | سیگنال | J1939 زن | J1939 مرد |
| 4 یا 5 | زمین | A | A |
| 16 | باتری | ب | ب |
| 6 | J1939، CAN-H | C | C |
| 14 | J1939، CAN-L | D | D |
بعضي وقتاتعيين پيين يا پيين اُت هم مي تونه اينجوري باشه ((6 پيينبرای اتصال:
| ماده OBD2 | سیگنال | J1939 زن | J1939 مرد |
| 4 یا 5 | زمین | A | A |
| 16 | باتری | ب | ب |
| 6 | J1939، CAN-H | C | C |
| 14 | J1939، CAN-L | D | D |
| 2 | J1708-H | F | F |
| 10 | J1708-L | G | G |
بعضي وقتاتخصیص پین یا پین کردن نیز می تواند اینگونه باشد (6 پین)برای اتصال:
| ماده OBD2 | سیگنال | J1939 زن | J1939 مرد |
| 4 یا 5 | زمین | A | A |
| 16 | باتری | ب | ب |
| 6 | J1939، CAN-H | C | C |
| 14 | J1939، CAN-L | D | D |
| 12 | J1708-H | F | F |
| 13 | J1708-L | G | G |
کابل 6 سیم نیز شامل سیم کشی برای خطوط J1708 است. اگر به سیم های J1708 نیاز ندارید،بهتر است آنها را به هم وصل نکنید زیرا گاهی اوقات خطوط اضافه شده می توانند با عملکرد برخی از ردیاب های GPS تداخل داشته باشند.
تخصیص پین یا پین کردن نیز می تواند بر اساس نیازهای شما سفارشی شود.
درخواست
اين کابل براي اتصالدستگاه های تلمیتیک یا مدیریت ناوگان مانند:ردیاب های GPS یا ELD به وسایل نقلیه تجاری که دارای J1939 9-pin دور بندر های آلمان.
این کابل همچنین به دستگاه های تشخیصی OBD2 یا اسکنرها (با نرم افزار مناسب) اجازه می دهد تا به کانکتور J1939 متصل شوند.به یاد داشته باشید که اکثر نرم افزار OBD2 و اسکنرها بر اساس خواندن PID ها هستندJ1939 یک پروتکل مبتنی بر PGN است که هر PGN دارای چندین پارامتر است. ابزار اسکن شما باید بتواند PGNs را مدیریت کند اگر می خواهد با این آداپتور کار کند.
