جزئیات محصول:
پرداخت:
|
| سیم: | 20AWG، مس خالص | پلاگین زن J1939: | معادل Deutsch HD16-9-1939S-P080 |
|---|---|---|---|
| نوع دوشاخه زن J1939: | نوع 2 | شاخه های مرد J1939: | معادل Deutsch HD10-9-1939P-P080 |
| نوع شاخه های مرد J1939: | نوع 2 | پلاگین زن OBD2: | با پایانه های KET |
| برجسته کردن: | j1939 obd2,j1939 به obd2,j1939 مرد زن به obd2,j1939 to obd2,j1939 male female to obd2 |
||

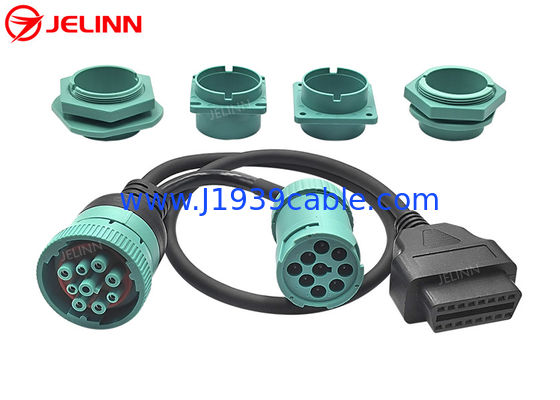

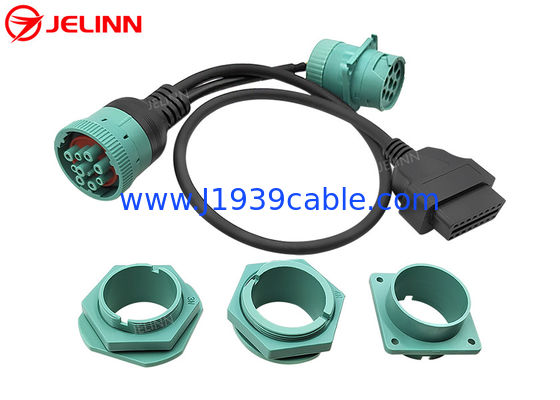

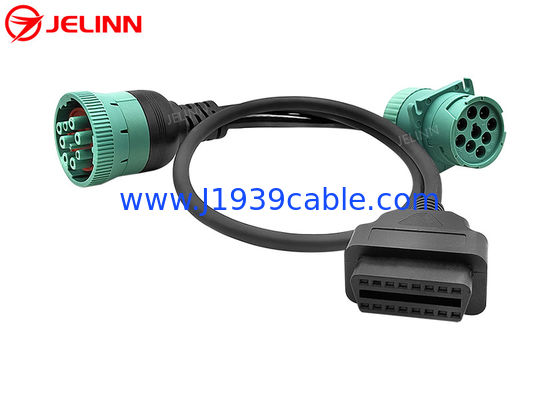

Deutsch J1939 ماده مرد به OBD 2 OBD2 کانکتور تقسیم Y کابل

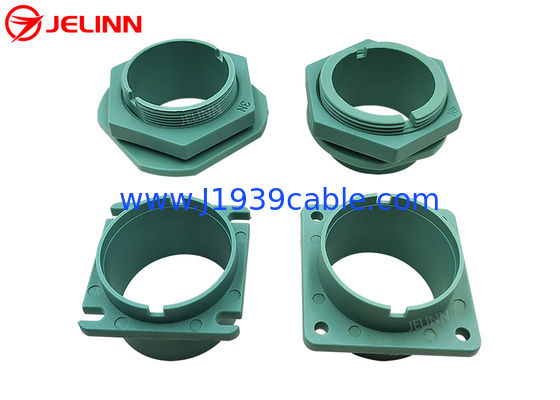

با 4 دسته مختلف از براکت های نصب
مشخصات
| J1939 پلگ زنانه | معادل Deutsch HD16-9-1939S-P080 |
| نوع پلگ زنانه J1939 | نوع 2 |
| J1939 پلگ های مردانه | معادل Deutsch HD10-9-1939P-P080 |
| نوع پلگ های مردانه J1939 | نوع 2 |
| پلگ زنانه OBD2 | با ترمینال های KET |
| سیم | 20AWG، مس خالص |
| مواد پلاگین های J1939 | PA66 + فیبر شیشه ای |
| ماده پلاگین OBD2 OBDII | PA66 |
| تخصیص پین یا پین کردن | سفارشی |
| طول کابل | سفارشی |
| تضمین | 1 سال |
آخر J1939 فلک های زن و مرد می توانند بیش از حد قالب گرفته شوند یا نه،با توجه به نیازهای شما.
پلاگین زنانه J1939 نوع 2 است ، بنابراین پین F آن دارای قطر کوچکتر مانند پین C و پین J است. پلاگین های زنانه J1939 نوع 2 می توانند با پلاگین های مردانه J1939 نوع 1 یا نوع 2 سازگار باشند.
پلاگین زنانه OBD2 دارای ترمینال های KET است که پلاگین زنانه OBD2 را قابل تحمل تر می کند.
تخصیص پین یا پین کردن
به طور کلی، تخصیص پین یا پین کردن اینگونه خواهد بود (4 پین برای اتصال):
| ماده OBD2 | سیگنال | J1939 زن | J1939 مرد |
| 5 | زمین | A | A |
| 16 | باتری | ب | ب |
| 6 | J1939، CAN-H | C | C |
| 14 | J1939، CAN-L | D | D |
بعضي وقتاتخصیص پین یا پین کردن نیز می تواند اینگونه باشد (6 پین)برای اتصال:
| ماده OBD2 | سیگنال | J1939 زن | J1939 مرد |
| 5 | زمین | A | A |
| 16 | باتری | ب | ب |
| 6 | J1939، CAN-H | C | C |
| 14 | J1939، CAN-L | D | D |
| 2 | J1708-H | F | F |
| 10 | J1708-L | G | G |
کابل 6 سیم نیز شامل سیم کشی برای خطوط J1708 است. اگر به سیم های J1708 نیاز ندارید،بهتر است آنها را به هم وصل نکنید زیرا گاهی اوقات خطوط اضافه شده می توانند با عملکرد برخی از ردیاب های GPS تداخل داشته باشند.
تخصیص پین یا پین کردن نیز می تواند بر اساس نیازهای شما سفارشی شود.
درخواست
این یک کابل بین یک J1939 دور Deutsch 9-پین کانکتور زنانه، یک J1939 Deutsch 9-پین مردیک کانکتور و یک کانکتور 16 پین سبک OBD2 (بغل زنانه وسیله نقلیه با یک کانکتور آزمایش OBD2) خطوط داده J1939 +/- به خطوط CAN +/- متصل می شوند،و خطوط برق و خط هاي زمين هم به هم وصل شده اند.
کاربرد مشترک این است کهدستگاه های تلمیتیک یا مدیریت ناوگان مانند:ردیاب های GPS و ELD ها به وسیله نقلیه ای که دارای اتصال 9 پین دور Deutsch است.
این کابل همچنین به دستگاه های تشخیصی OBD2 یا اسکنرها (با نرم افزار مناسب) اجازه می دهد تا به کانکتور J1939 متصل شوند.به یاد داشته باشید که اکثر نرم افزار OBD2 و اسکنرها بر اساس خواندن PID ها هستندJ1939 یک پروتکل مبتنی بر PGN است که هر PGN دارای چندین پارامتر است. ابزار اسکن شما باید قادر به مدیریت PGN باشد اگر می خواهد با این کابل کار کند.
ارسال درخواست
اگر شما هنوز پیدا نکرده اید یا وقت پیدا کردن کابل های J1939، OBD2 یا J1708، آداپتورها یا کانکتورها را در وب سایت ما ندارید، آزاد باشید به ما بگویید که کابل های J1939، OBD2 یا J1708،آداپتورها یا کانکتورهای مورد نیاز شما توسطارسال درخواست(اگر شما یک تصویر دارید، لطفا آن را در بررسی متصل کنید.)کابل های J1939، OBD2 یا J1708، آداپتور یا کانکتور برای شما.
