جزئیات محصول:
پرداخت:
|
| کانکتور نر RP1226: | معادل Aptiv 54201416 | سیم: | 20AWG، مس خالص |
|---|---|---|---|
| ظرف زن J1939: | معادل Deutsch HD10-9-1939P | نوع دوشاخه زن J1939: | نوع 1 |
| آزمایش کردن: | 100٪ تست باز، کوتاه و بی سیم | پین ها یا پایانه ها: | مس با آبکاری نیکل یا آبکاری طلا |
| برجسته کردن: | کابل RP1226,rp1226 به obd2,14 پین rp1226 مرد به OBD2,rp1226 to obd2,14 pin rp1226 male to obd2 |
||

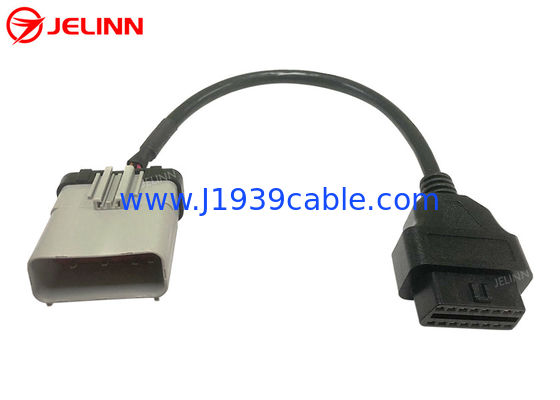

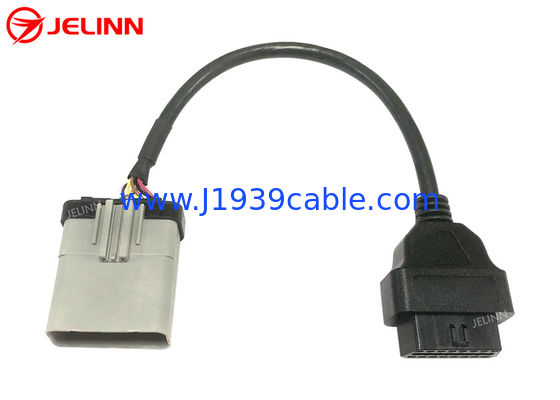

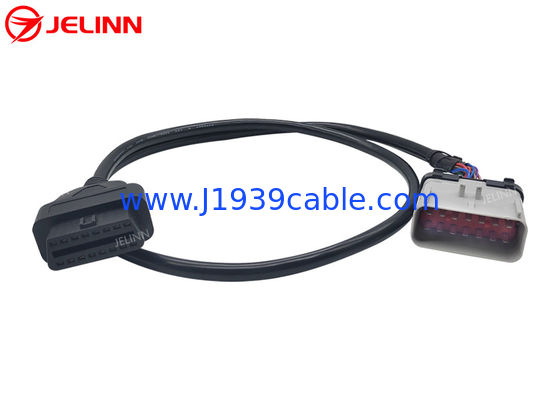

14 پین RP1226 کابل مرد به OBD2 J1962 زن برای 2019 و کامیون های سنگین جدید
در آمریکای شمالی
مشخصات
| رابط RP1226 نر | معادل Aptiv 54201416 |
| 9-پین J1939 کانکتور زنانه | معادل Deutsch HD10-9-1939P |
| نوع 9-Pin J1939 فلک زنانه | نوع 1 |
| رنگ 9-Pin J1939 فلک زنانه | سیاه |
| سیم | 20AWG، مس خالص |
| ماده اتصال دهنده نر RP1226 | PA66 + فیبر شیشه ای |
| مواد9-پینJ1939 پلگ زنانه | PA66 + فیبر شیشه ای |
| پینوت (شکل نقشه سیم کشی) | سفارشی |
| طول کابل | سفارشی |
| داربست ها یا ترمینال ها | مس با نیکل یا طلا |
| مقاومت تماس | حداکثر 3 اوم |
| مقاومت عایق | حداقل 5 ميليومتر |
| دمای کار | -25°C ~ +85°C |
| آزمایش | تست 100٪ باز، کوتاه و غلط سیم |
| ولتاژ آزمایش | DC300V 5M ohm/10ms |
| تضمین | 1 سال |
پینوت (شکل نقشه سیم کشی)
به طور کلی، پینوات (شکل نمودار سیم کشی) می تواند به صورت زیر باشد.
چهار پین هر کانکتور سیم دار هستند چهار سیم 20AWG در کابل وجود دارد
| RP1226 مرد | سیگنال | 9-Pin J1939 ماده |
| 8 | زمین | A |
| 1 | قدرت باتری | ب |
| 2 | J1939، S-CAN بالا | C |
| 9 | J1939،S-CAN کم | D |
بعضي وقتاپینوت (شکل نقشه سیم کشی) می تواندهمچنین به عنوان در زیر باشد.
6 پین از هر کانکتور سیم دار هستند. 6 سیم 20AWG در کابل وجود دارد.
| RP1226 مرد | سیگنال | 9-Pin J1939 ماده |
| 8 | زمین | A |
| 1 | باتری | ب |
| 2 | J1939، S-CAN بالا | C |
| 9 | J1939،S-CAN کم | D |
| 6 | J1708، CAN بالا | F |
| 13 | J1708، CAN پایین | G |
پیانو (شکل نمودار سیم کشی)همچنین می تواند بر اساس نیازهای مشتریان سفارشی شود.
درخواست
بر اساس TMC (شورای فناوری و نگهداری ATA) توصیه شده برای استاندارد سازی پیام رسانی RP1226 ، برخی از کامیون های سنگین 2019 و جدیدتر مانند Kenworth ، Peterbilt ، Volvo ،مک و فرایتلاینر در آمریکای شمالی مجهز به یک اتصال افزونه در کابین در سمت راننده در پشت داشبوردمالک ماشين ميتونه براي اطلاعات بيشتري از کتاب راهنماي ساخت ماشين مراجعه کنه
دستگاه های ELD (Electronic Logging Devices) ، دستگاه های تلمیتیک و یا سایر دستگاه های پس از فروش که نیاز به داده از J1939، CAN یا J1708 دارند باید به این اتصال دهنده لوازم جانبی RP1226 متصل شوند. در غیر این صورت،ممکن است اتصال ها قابل تضمین نباشند.
اگر یک دستگاه که دارای یک پورت J1939 9 پین است برای اتصال به یک کامیون مجهز به اتصال دهنده لوازم جانبی 14 پین RP1226 مورد نیاز باشد، این کابل مورد نیاز است.
ارسال درخواست
اگر شما هنوز پیدا نکرده اید یا وقت پیدا کردن کابل های J1939، RP1226، OBD2 یا J1708، آداپتورها یا کانکتورها را در وب سایت ما پیدا نکرده اید، در مورد کابل های J1939، RP1226، OBD2 یا J1708 با ما تماس بگیرید.آداپتورها یا کانکتورهای مورد نیاز شما توسطارسال درخواست(اگر شما یک تصویر دارید، لطفا آن را در بررسی متصل کنید.)کابل های J1939، RP1226، OBD2 یا J1708، آداپتورها یا کانکتورها برای شما.
