جزئیات محصول:
پرداخت:
|
| سوکت زن J1939: | معادل Deutsch HD16-9-1939S-P080 | نوع سوکت زن J1939: | نوع 2 |
|---|---|---|---|
| سیم: | 20AWG، مس خالص | دمای کار: | − 25 ℃ ~ +85 ℃ |
| پین ها یا پایانه ها: | مس، نیکل شده یا طلا شده | مقاومت عایق: | حداقل 5 ميليومتر |
| برجسته کردن: | PT30 تا RP1226,کابل PT30 تا RP1226,کابل PT30 تا RP1226 Y,PT30 to RP1226 cable,PT30 to RP1226 Y cable |
||

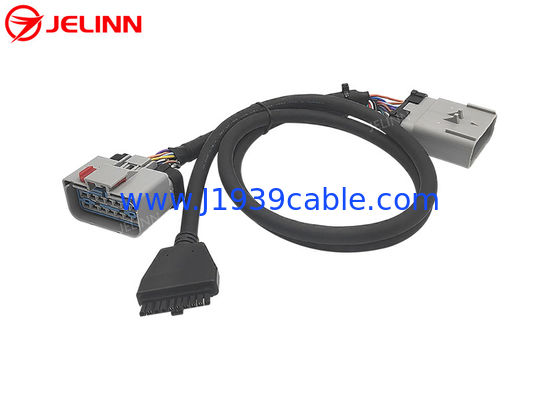

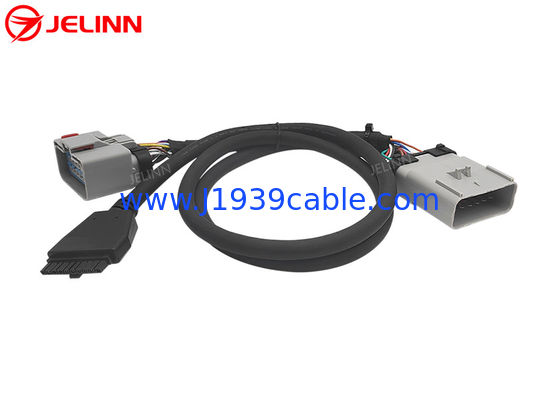

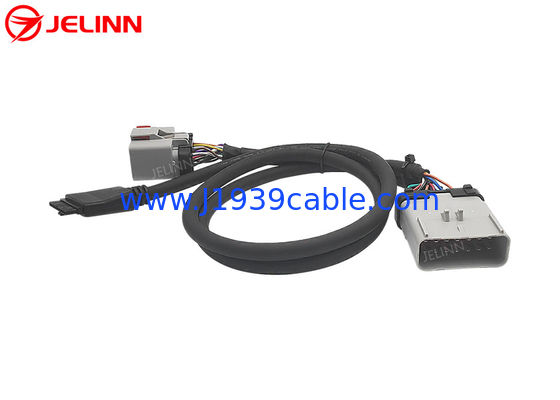

PT30 کابل دستگاه ELD 14Pin RP1226Y کابل برای دستگاه ثبت اطلاعات الکترونیک سنگین
کامیون های وظیفه
مشخصات
| J1939 سوکت زنانه | معادل Deutsch HD16-9-1939S-P080 |
| نوع سوکت زنانه J1939 | نوع 2 |
| رنگ سوکت زنانه J1939 | سبز |
| سیم | 20AWG، مس خالص |
| مواد کانکتور OBD2 OBDII | PA66 |
| ماده ی سوکت زنانه J1939 | PA66+ فیبر شیشه ای |
| طول کابل | سفارشی |
| تخصیص پین یا پینآوت | سفارشی |
| داربست ها یا ترمینال ها | مس، نیکل شده یا طلا شده |
| مقاومت تماس | حداکثر 3 اوم |
| مقاومت عایق | حداقل 5 ميليومتر |
| دمای کار | -25°C ~ +85°C |
| ولتاژ آزمایش | DC300V 5M ohm/10ms |
| آزمایش | تست 100٪ باز، کوتاه و غلط سیم |
| تضمین | 12 ماه |
J1939آلمانی 9-پینسوراخ ماده سبز است. تزریق PVC بیش از حد در پایان J1939آلمانی 9-پیندکمه ی زنانه زاویه ی راست 90 درجه است.
درآلماني 9 Pinسوکت زنانه نوع 2 است، بنابراین پین F آن دارای قطر کوچکتر به عنوان پین C و پین J است. سوکت های زنانه نوع 2 J1939 می توانند در ظرف های مردانه نوع 1 یا نوع 2 J1939 وارد شوند.
کانکتور زنانه OBD2 دارای پایانه های KET است که کانکتور زنانه OBD2 را تحمل کننده تر می کند.
تخصیص پین یا پین کردن
به طور کلی، تخصیص پین یا pinout اینگونه خواهد بود (4 پین برای اتصال):
| ماده OBD2 | سیگنال | J1939 زن |
| 4 یا 5 | زمین | A |
| 16 | باتری | ب |
| 6 | J1939، CAN-H | C |
| 14 | J1939، CAN-L | D |
بعضي وقتاتخصیص پین یا pinout نیز می تواند اینگونه باشد (6 پینبرای اتصال:
| ماده OBD2 | سیگنال | J1939 زن |
| 4 یا 5 | زمین | A |
| 16 | باتری | ب |
| 6 | J1939، CAN-H | C |
| 14 | J1939، CAN-L | D |
| 12 | J1708-H | F |
| 13 | J1708-L | G |
بعضي وقتاتخصیص پین یا pinout نیز می تواند اینگونه باشد (6 پینبرای اتصال:
| ماده OBD2 | سیگنال | J1939 زن |
| 4 یا 5 | زمین | A |
| 16 | باتری | ب |
| 6 | J1939، CAN-H | C |
| 14 | J1939، CAN-L | D |
| 2 | J1708-H | F |
| 10 | J1708-L | G |
کابل 6 سیم نیز شامل سیم کشی برای خطوط J1708 است. اگر به سیم های J1708 نیاز ندارید،بهتر است که آنها را به هم وصل نکنید زیرا گاهی اوقات خطوط اضافه شده می توانند با عملکرد برخی از ردیاب های GPS تداخل داشته باشند.
تخصیص پین یا پینآوت نیز می تواند بر اساس نیازهای شما سفارشی شود.
درخواست
This is a cable between the J1939 round Deutsch 9-pin connector (test equipment side - mates to the J1939 vehicle) and an OBD2 style 16-pin connector (female vehicle side - mates with an OBD2 test connector)خطوط داده J1939 +/- به خطوط CAN +/- متصل هستند و خطوط برق و زمین نیز متصل هستند.
کاربرد مشترک این است کهدستگاه های فناوری تلماتیک، مدیریت ناوگان یا حمل و نقل مثل:ردیاب های جی پی اس به وسایل نقلیه تجاری سنگین که دارای اتصال 9 پین دور دوچ هستند. خطوط برق به درستی متصل شده اند تا قدرت را به ردیاب ارائه دهند.
این کابل همچنین اجازه می دهد یک ابزار اسکن OBD2 یا یکخواننده کد خطا(با نرم افزار مناسب) برای اتصال به کانکتور J1939 گرد. به یاد داشته باشید که اکثر نرم افزار OBD2 و اسکنرها بر اساس خواندن PID ها، که پارامترهای تک هستند، است.J1939 پروتکل مبتنی بر PGN است، که در آن هر PGN حاوی پارامترهای متعدد است. ابزار اسکن شما باید قادر به مدیریت PGN باشد اگر می خواهد با این کابل کار کند.
