جزئیات محصول:
پرداخت:
|
| پین پلاگین مرد OBD2: | مس، نیکل شده یا طلا شده | پایانه های کانکتور زن OBD2: | مس، نیکل شده یا طلا شده |
|---|---|---|---|
| آزمایش کردن: | 100٪ تست باز، کوتاه و بی سیم | تست ولتاژ: | DC300V 5M Ohm/10ms |
| برجسته کردن: | sgw دور زدن دروازه ي امنيتي fca sgw,کابل بایپاس 12+8,کابل jeep compass OBD,12+8 bypass cable,jeep compass obd cable |
||

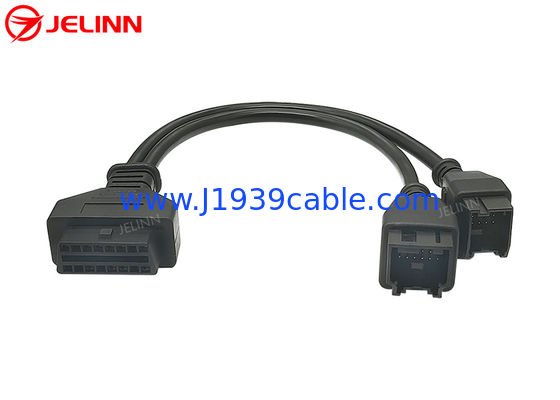

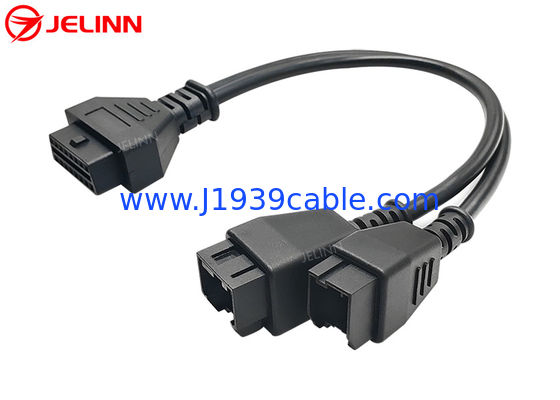

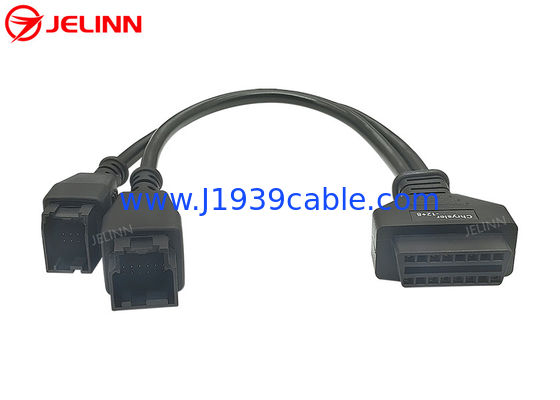

12 8pin Jeep Compass OBD کابل اتومبیل 12+8 Pin Bypass Security Gateway SGW سیم هارمنیبرای کریسلر جیپ دودج رام FCA آلفا فیات
مشخصات
| پلگ مرد OBD2 | استاندارد |
| پین های پلگ مرد OBD2 | مس، نیکل شده یا طلا شده |
| شکل گیری بیش از حد از پلگ مرد OBD2 | راست |
| اتصال زنانه هیوندای و کیا OBD2 | معادل اصل |
| اتصال زنانه OBD2 مشترک | استاندارد، با ترمینال های KET |
| ترمینال های کانکتورهای زنانه OBD2 | مس، نیکل شده یا طلا شده |
| قالب گیری بیش از حد از اتصال زنانه OBD2 | راست |
| مواد از قطعات بیش از حد قالب | پی وی سی |
| شکل کابل | گرد |
| سیم | 26AWG، مس خالص |
| مواد کانکتورهای مرد و زن OBD2 | PA66 |
| تخصیص پین یا پین کردن | سفارشی |
| طول کابل | سفارشی |
| مقاومت تماس | حداکثر 3 اوم |
| مقاومت عایق | حداقل 5 ميليومتر |
| دمای کار | -25°C ~ +85°C |
| آزمایش | تست 100٪ باز، کوتاه و خط خطا |
| ولتاژ آزمایش | DC300V 5M ohm/10ms |
| تضمین | 1 سال |
این یک کابل Y با سه سر یک پلاگین OBD2 مردانه، یک کانکتور زنانه Hyundai و Kia OBD2 جایگزین با بافل و یک کانکتور زنانه OBD2 مشترک است.
کانکتور زنانه OBD2 OBDII J1962 با ترمینال های KET با کیفیت است.که مناسب تر برای یک محیط آزمایش یا تشخیصی است که در آن دستگاه ها اغلب وصل و جدا می شوند..
بخش تزریق پلاستیکی بیش از حد در انتهای 16-Pin OBD2 OBDII زن و مرد کانکتورها باعث می شود کابل مستقیم بیرون بیاید.
ما می توانیم قالب های مختلف را برای انتهای کانکتورهای OBD2 OBDII زن و مرد بسازیم. If you don’t like the overmolds at the ends of OBD2 OBDII female and male connectors as shown in the pictures or you would like to have your own overmold with your company’s logo or you have special application requirements، ما می توانیم و ما توانایی ایجاد یک قالب جدید برای شما با هزینه مناسب داریم. علاوه بر این، ما حتی می توانیم آن را به صورت رایگان تا زمانی که مقدار سفارش 5000 پی سی یا بیشتر باشد.
تخصیص پین یا پین کردن
تخصیص پین یا pin out می تواند اینگونه باشد:
| پلگ مرد OBD2 | اتصال زنانه هیوندای و کیا OBD2 | اتصال زنانه OBD2 مشترک |
| 1 | 1 | / |
| 2 | 2 | 2 |
| 3 | 3 | / |
| 4+5 | 4+5 | 4+5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | / |
| 9 | 9 | / |
| 10 | 10 | 10 |
| 11 | 11 | / |
| 12 | 12 | / |
| 13 | 13 | / |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
در مورد این پین، پین 4 و پین 5 از کانکتورهای OBD2 OBDII مرد و زن با سیم کوتاه متصل می شوند. سیم سیاه در کابل اصلی به پین 4 یا پین 5 متصل می شود.9تا پین داره، اما 8 سیم 26AWG در کابل از پلاگین مرد OBD2 به اتصال زن OBD2 مشترک وجود دارد. تمام 16 پین پلاگین مرد OBD2 به اتصال زن Hyundai و Kia OBD2 سیم دار هستند،بنابراین 16 سیم 26AWG در کابل از وصل OBD2 نر به هیوندای و KIA OBD2 زن اتصال وجود دارد.
تخصیص پین یا pin out نیز می تواند اینگونه باشد:
| پلگ مرد OBD2 | اتصال زنانه هیوندای و کیا OBD2 | اتصال زنانه OBD2 مشترک |
| 1 | 1 | 1 |
| 2 | 2 | 2 |
| 3 | 3 | 3 |
| 4 | 4 | 4 |
| 5 | 5 | 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | 8 |
| 9 | 9 | 9 |
| 10 | 10 | 10 |
| 11 | 11 | 11 |
| 12 | 12 | 12 |
| 13 | 13 | 13 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
در مورد این پین، تمام 16 پین از کانکتورهای OBD2 OBD مرد و زن سیم دار هستند، بنابراین 16 سیم 26AWG در هر دو کابل وجود دارد.
اگر نیازی به وصل کردن پین های بیشتر نباشد،ما پیشنهاد می کنیم ما فقط پین های لازم را به شما نیاز داریم و قیمت می تواند پایین تر باشد زیرا مواد اولیه و هزینه کار کمتر است.
درخواست
این کابل Y برای اتصالدستگاه های تلمیتیک، دستگاه های IoV، دستگاه های مدیریت ناوگان، ردیاب های GPS OBD2، ابزار برنامه نویسی OBD2 CAN، ابزار تنظیم ECU یا ابزار تنظیم عملکرد خودرو به پورت های تشخیصی زنانه 16 پین OBD2 خودرو.
این کابل OBD2 OBDII Y امکان جابجایی یا اتصال چندین دستگاه تلمیتیک یا IoV را فراهم می کند. Take the original Hyundai and Kia OBD2 female diagnostic port off its original location with tools if necessary and then insert the OBD2 male plug at the end of this OBD2 Y cable into the original Hyundai and Kia OBD2 female diagnostic port. نصب جایگزین هیوندای و کیا OBD2 کنیکتور زنانه با بافل در یک انتهای Y پایان به محل اصلی بندر تشخیص زنانه OBD2 در ماشین.سپس شما می توانید یک دستگاه تلمیتیک و یا IoV به مشترک OBD2 کانکتور زن در انتهای دیگر Y پایان وصل. You can also connect another telematics or tuning device to the OBD2 female connector which was installed at the original location or leave this OBD2 female connector available for diagnostic use in the future. اگر شما جایگزین هیوندای و کیا OBD2 زن کنتاکتور در دسترس و سپس پنهان دستگاه تلمیتیک یا IoV متصل به مشترک OBD2 زن کنتاکتورپس هيچکس نمي دونه که شما اين دستگاه ها رو بدون باز کردن پنل نصب کرده ايد.
این کابل همچنین می تواند برای اتصال دستگاه های تشخیصی OBD2 یا اسکنرها یاخواننده های کد خطا(با نرم افزار مناسب).
ارسال درخواست
اگر شما ندیدید یا وقت پیدا کردن کابل های OBD2 OBDII، J1939 یا J1708، آداپتورها یا کانکتورها را در وب سایت ما پیدا نکرده اید، آزاد باشید به ما بگویید که کابل های OBD2 OBDII، J1939 یا J1708،آداپتورها یا کانکتورهای مورد نیاز شما توسطارسال درخواستما همچنین می توانیم هر کابل OBD2 OBDII، J1939 یا J1708، آداپتور یا کانکتور را برای شما سفارشی کنیم.
