جزئیات محصول:
پرداخت:
|
| پین پلاگین مرد OBD2: | مس، نیکل شده یا طلا شده | پایانه های کانکتور زن OBD2: | مس، نیکل شده یا طلا شده |
|---|---|---|---|
| اتصال دهنده زن Volvo OBD2: | معادل اصلی | اتصال دهنده زن OBD2 مشترک: | استاندارد ، با پایانه های KET |
| آزمایش کردن: | 100٪ تست باز، کوتاه و بی سیم | مواد قسمت بیش از حد: | پی وی سی |
| برجسته کردن: | کابل OBD2 Y,کابل ها,جدا کننده کابل OBD,cable obd y,obd cable splitter |
||
OBD2 OBD2 Splitter Y Cable J1962 16 Pin Split Wire Harness برای ماشین های فورد
مشخصات
| پلگ مرد OBD2 | استاندارد، 12V/24V |
| پین های پلگ مرد OBD2 | مس، نیکل شده یا طلا شده |
| شکل گیری بیش از حد از پلگ مرد OBD2 | راست |
| اتصال زنانه ولوو OBD2 | معادل اصل |
| اتصال زنانه OBD2 مشترک | استاندارد، با ترمینال های KET |
| ترمینال های کانکتورهای زنانه OBD2 | مس، نیکل شده یا طلا شده |
| قالب گیری بیش از حد از اتصال زنانه OBD2 | راست |
| مواد از قطعات بیش از حد قالب | پی وی سی |
| شکل کابل | گرد |
| سیم | 26AWG، مس خالص |
| مواد کانکتورهای مرد و زن OBD2 | PA66 |
| تخصیص پین یا پین کردن | سفارشی |
| طول کابل | سفارشی |
| مقاومت تماس | حداکثر 3 اوم |
| مقاومت عایق | حداقل 5 ميليومتر |
| دمای کار | -25°C ~ +85°C |
| آزمایش | تست 100٪ باز، کوتاه و خط خطا |
| ولتاژ آزمایش | DC300V 5M ohm/10ms |
| تضمین | 1 سال |

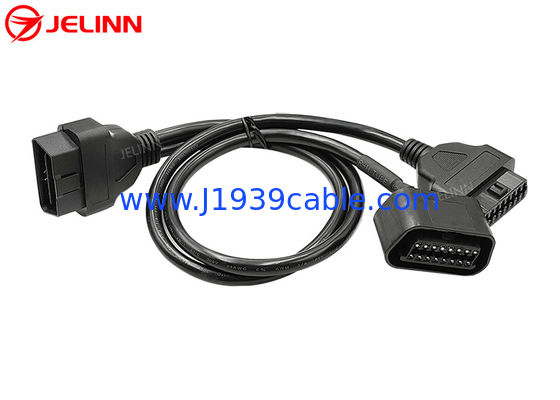

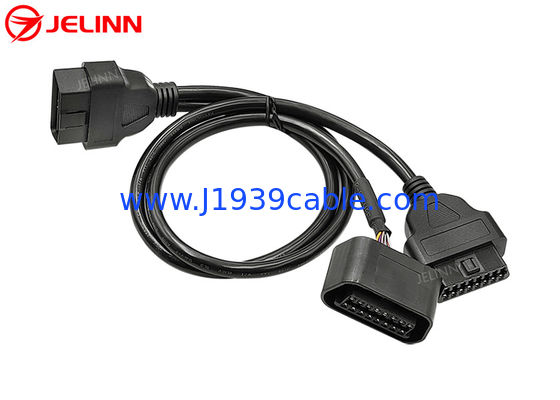

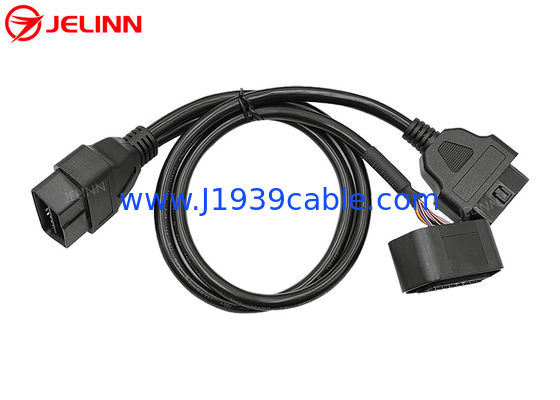

این یک کابل Y با سه سر یک پلاگین OBD2 مردانه، یک کانکتور زنانه جایگزین و یک کانکتور زنانه معمولی است.
یک شکاف در باز کننده در وسط پلاگین مرد OBD2 OBDII وجود دارد. این نوع پلاگین مرد OBD2 می تواند به پورت های زن OBD2 خودروهای 24V / 12V متصل شود.
کانکتور زنانه OBD2 OBDII J1962 با ترمینال های KET با کیفیت است.که مناسب تر برای یک محیط آزمایش یا تشخیصی است که در آن دستگاه ها اغلب وصل و جدا می شوند..
بخش تزریق پلاستیکی بیش از حد در انتهای 16-Pin OBD2 OBDII زن و مرد کانکتورها باعث می شود کابل مستقیم بیرون بیاید.
ما می توانیم قالب های مختلف را برای انتهای کانکتورهای OBD2 OBDII زن و مرد بسازیم. If you don’t like the overmolds at the ends of OBD2 OBDII female and male connectors as shown in the pictures or you would like to have your own overmold with your company’s logo or you have special application requirements، ما می توانیم و ما توانایی ایجاد یک قالب جدید برای شما با هزینه مناسب داریم. علاوه بر این، ما حتی می توانیم آن را به صورت رایگان تا زمانی که مقدار سفارش 5000 پی سی یا بیشتر باشد.
تخصیص پین یا پین کردن
تخصیص پین یا pin out می تواند اینگونه باشد:
| پلگ مرد OBD2 | اتصال زنانه ولوو OBD2 | اتصال زنانه OBD2 مشترک |
| 1 | 1 | / |
| 2 | 2 | 2 |
| 3 | 3 | / |
| 4 | 4 | 4 |
| 5 | 5 | / |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | / |
| 9 | 9 | / |
| 10 | 10 | 10 |
| 11 | 11 | / |
| 12 | 12 | / |
| 13 | 13 | / |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
در مورد این پین، سیم های سیاه در هر دو کابل گرد به پین 4 از اتصال OBD2 OBDII مرد و زن متصل شده است.بنابراین 8 سیم از 26AWG در کابل گرد از پلگ OBD2 مرد به مشترک OBD2 کانکتور زن وجود دارد. تمام 16 پین پلاگین OBD2 مرد به اتصال زن ولوو سیم دار هستند، بنابراین 16 سیم 26AWG در کابل از پلاگین OBD2 مرد به اتصال زن ولوو OBD2 وجود دارد.
تخصیص پین یا pin out نیز می تواند اینگونه باشد:
| پلگ مرد OBD2 | اتصال زنانه ولوو OBD2 | اتصال زنانه OBD2 مشترک |
| 1 | 1 | 1 |
| 2 | 2 | 2 |
| 3 | 3 | 3 |
| 4 | 4 | 4 |
| 5 | 5 | 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | 8 |
| 9 | 9 | 9 |
| 10 | 10 | 10 |
| 11 | 11 | 11 |
| 12 | 12 | 12 |
| 13 | 13 | 13 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
در مورد این پین، تمام 16 پین از کانکتورهای OBD2 OBD مرد و زن سیم دار هستند، بنابراین 16 سیم 26AWG در هر دو کابل گرد وجود دارد.
اگر نیازی به وصل کردن پین های بیشتر نباشد،ما پیشنهاد می کنیم ما فقط پین های لازم را به شما نیاز داریم و قیمت می تواند پایین تر باشد زیرا مواد اولیه و هزینه کار کمتر است.
درخواست
این کابل Y برای اتصالدستگاه های تلمیتیک، دستگاه های اینترنت وسایل نقلیه، دستگاه های مدیریت ناوگان، ردیاب های GPS OBD2، ابزارهای برنامه نویسی OBD2 CAN،ابزار تنظیم ECU یا ابزار تنظیم عملکرد خودرو به پورتهای تشخیصی OBD2 زنانه خودرو.
این کابل OBD2 OBDII Y امکان جابجایی یا اتصال چندین دستگاه تلمیتیک یا IoV را فراهم می کند. Take the original Volvo OBD2 female diagnostic port off its original location with tools if necessary and then insert the OBD2 male plug at the end of this OBD2 Y cable into the original Volvo OBD2 female diagnostic port. نصب جایگزینی ولوو OBD2 اتصال زنانه در یک انتهای Y پایان به محل اصلی بندر تشخیص OBD2 زنانه در ماشین.سپس شما می توانید یک دستگاه تلمیتیک و یا IoV به مشترک OBD2 کانکتور زن در انتهای دیگر Y پایان وصل. You can also connect another telematics or tuning device to the OBD2 female connector which was installed at the original location or leave this OBD2 female connector available for diagnostic use in the future. اگر شما جایگزین ولوو OBD2 کنیکتور زنانه در دسترس و سپس پنهان دستگاه تلمیتیک و یا IoV متصل به مشترک OBD2 کنیکتور زنانهپس هيچکس نمي دونه که شما اين دستگاه ها رو بدون باز کردن پنل نصب کرده ايد.
این کابل همچنین می تواند برای اتصال دستگاه های تشخیصی OBD2 یا اسکنرها یاخواننده های کد خطا.
