جزئیات محصول:
پرداخت:
|
| پین ها: | مس، نیکل شده یا طلا شده | شکل کابل: | صاف و نازک |
|---|---|---|---|
| مقاومت عایق: | حداقل 5 ميليومتر | سیم: | 26AWG ، مس خالص |
| آزمایش کردن: | 100٪ تست باز، کوتاه و بی سیم | دمای کار: | − 25 ℃ ~ +85 ℃ |
| برجسته کردن: | j1939 تا db9,9 پین به db9,کابل های db9 rs232,9 pin to db9,db9 rs232 cables |
||

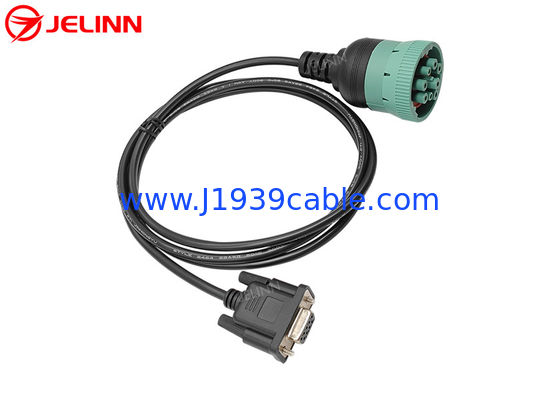

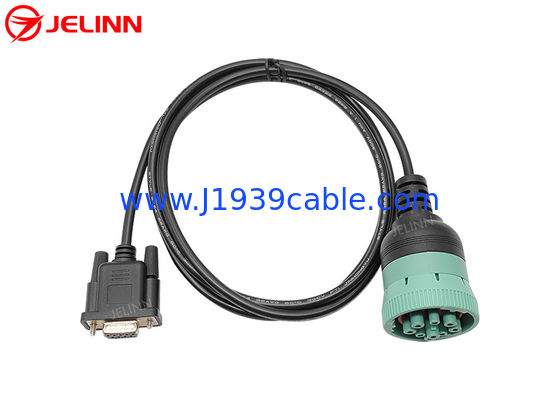

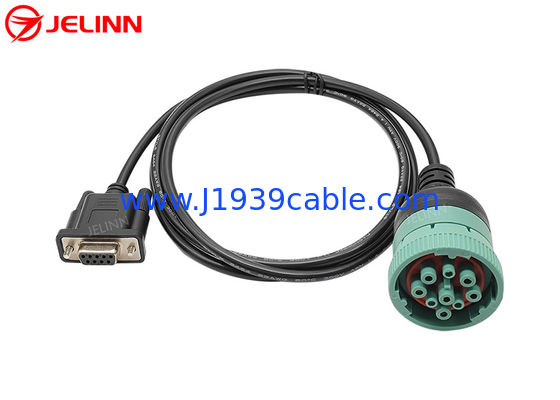

نوع دو دایره J1939 9 پین به RS232 کابل DB9
مشخصات
| پلگ مرد OBD2 | استاندارد |
| پین های پلگ مرد OBD2 | مس، نیکل شده یا طلا شده |
| ماده ی پلگ نر OBD2 | PA66 |
| شکل گیری بیش از حد از پلگ مرد OBD2 | طراحی باریک، زاویه راست 90 درجه |
| کانکتور مردانه DB9 | استاندارد |
| پین های کانکتور نر DB9 | مس، نیکل شده یا طلا شده |
| ماده اتصال دهنده نر DB9 | آهن، نیکل شده |
| قالب گیری بیش از حد از کانکتور نر DB9 | راست |
| مواد از قطعات بیش از حد قالب | پی وی سی |
| شکل کابل | صاف و نازک |
| سیم | 26AWG، مس خالص |
| تخصیص پین یا پین کردن | سفارشی |
| طول کابل | سفارشی |
| مقاومت تماس | حداکثر 3 اوم |
| مقاومت عایق | حداقل 5 ميليومتر |
| دمای کار | -25°C ~ +85°C |
| آزمایش | تست 100٪ باز، کوتاه و خط خطا |
| ولتاژ آزمایش | DC300V 5M ohm/10ms |
| تضمین | 1 سال |
ما قالب های پلاستیکی از کانکتورهای OBD2 OBDII OBD و پلاگین ها را ساختیم. برای تولید این کابل ها از سیم های 24AWG یا 26AWG از کیفیت مس خالص استفاده می شود.ما همیشه می توانیم کابل ها را با اتصال عالی و دوام بسازیم.
ما می توانیم قالب های مختلف را برای انتهای کانکتورهای OBD2 OBDII و DB9 بسازیم. If you don’t like the overmolds at the ends of OBD2 OBDII and DB9 connectors as shown in the pictures or you would like to have your own overmold with your company’s logo or you have special application requirements، ما می توانیم و ما توانایی ایجاد یک قالب جدید برای شما با هزینه مناسب داریم. علاوه بر این، ما حتی می توانیم آن را به صورت رایگان تا زمانی که مقدار سفارش 5000 پی سی یا بیشتر باشد.
تخصیص پین یا پین کردن
تخصیص پین یا pin out می تواند اینگونه باشد:
| پلگ مرد OBD2 | کانکتور مردانه DB9 |
| 2 | 2 |
| 4 | 7 |
| 6 | 9 |
| 7 | 1 |
| 10 | 3 |
| 14 | 4 |
| 15 | 5 |
| 16 | 6 |
در مورد این پین بیرون، 8 پین سیم کشی شده، بنابراین 8 سیم 26AWG در کابل مسطح وجود دارد.
تخصیص پین یا پین را می توان بر اساس نیازهای شما سفارشی کرد. اگر نیازی به پین های بیشتری برای اتصال وجود ندارد،ما پیشنهاد می کنیم ما فقط پین های لازم را به شما نیاز داریم و قیمت می تواند پایین تر باشد زیرا مواد اولیه و هزینه کار کمتر است.
درخواست
اين کابل براي اتصالدستگاه های تلمیتیک، دستگاه های M2M، دستگاه های IoV (انترنت وسایل نقلیه) ، دستگاه های مدیریت ناوگان، ردیاب های GPS OBD2، ابزار برنامه نویسی OBD2 CAN،ابزار تنظیم ECU یا ابزار تنظیم عملکرد خودرو به پورتهای تشخیصی زنانه 16 پین OBD2 خودروبرخی از دستگاه های تلمیتیک یا مدیریت ناوگان دارای پورت های DB9P هستند. برای اتصال این نوع دستگاه ها به وسایل نقلیه، اتصال DB9P مرد در این کابل مورد نیاز است.
در برخی از اتومبیل ها، پورت های تشخیصی OBD2 OBDII زنانه با پوشش پوشانده می شوند.اگر شما می خواهید به اتصال و نصب برخی از دستگاه های OBD2 تلمیتیک و یا IoV به پورت OBD2 OBDII تشخیصی زن در این خودرو، این کابل برای این برنامه مناسب است. بخش تزریق پلاستیکی بیش از حد در انتهای کانکتورهای زن و مرد OBDII 16 پین OBD2 باعث می شود که کابل در زاویه 90 درجه درست خارج شود.قالب فوق با طراحی باریک است و کابل هموار و نازک استاین ویژگی ها اتصال و نصب این نوع دستگاه های تیلاماتیک OBD2 یا IoV را به پورت های تشخیصی OBD2 OBDII در این خودروها آسان می کند.
ارسال درخواست
اگر شما ندیدید یا وقت پیدا کردن کابل های OBD2 OBDII، 9-Pin J1939 یا 6-Pin J1708، آداپتورها یا کانکتورها را در وب سایت ما پیدا نکرده اید، آزاد باشید به ما بگویید که OBD2 OBDII،کابل های 9 پین J1939 یا 6 پین J1708، آداپتورها یا کانکتورهای مورد نیاز شما توسطارسال درخواستما همچنین می توانیم هر کابل OBD2 OBDII، 9-Pin J1939 یا 6-Pin J1708، آداپتور یا کانکتور را برای شما سفارشی کنیم.
