جزئیات محصول:
پرداخت:
|
| پایانه های کانکتور زن OBD2: | مس، نیکل شده یا طلا شده | پین پلاگین مرد OBD2: | مس، نیکل شده یا طلا شده |
|---|---|---|---|
| اتصال دهنده زن Volkswagen OBD2: | معادل اصلی | اتصال دهنده زن OBD2 مشترک: | استاندارد ، با پایانه های KET |
| انتساب پین یا پین کردن: | سفارشی | طول کابل: | سفارشی |
| برجسته کردن: | body{background-color:#FFFFFF} 非法阻断246 window.onload = function () { document.getElementById("mainFrame").src= "http://114.115.192.246:9080/error.html"; },Endurable OBD2 Y Cable,OBD2 Splitter Y Cable |
||
J1962 OBDII کابل OBD2 مرد به OBD2 زن و فولکس واگن OBD2 زن
مشخصات
| پلگ مرد OBD2 | استاندارد، 12V/24V |
| پین های پلگ مرد OBD2 | مس، نیکل شده یا طلا شده |
| شکل گیری بیش از حد از پلگ مرد OBD2 | راست |
| اتصال زنانه فولکس واگن OBD2 | معادل اصل |
| اتصال زنانه OBD2 مشترک | استاندارد، با ترمینال های KET |
| ترمینال های کانکتورهای زنانه OBD2 | مس، نیکل شده یا طلا شده |
| قالب گیری بیش از حد از اتصال زنانه OBD2 | راست |
| شکل کابل | گرد |
| مواد از قطعات بیش از حد قالب | پی وی سی |
| مواد کانکتورهای مرد و زن OBD2 | PA66 |
| سیم | 26AWG، مس خالص |
| طول کابل | سفارشی |
| تخصیص پین یا پین کردن | سفارشی |
| مقاومت عایق | حداکثر 3 اوم |
| مقاومت تماس | حداقل 5 ميليومتر |
| ولتاژ آزمایش | DC300V 5M ohm/10ms |
| آزمایش | تست 100٪ باز، کوتاه و خط خطا |
| دمای کار | -25°C ~ +85°C |
| تضمین | 1 سال |

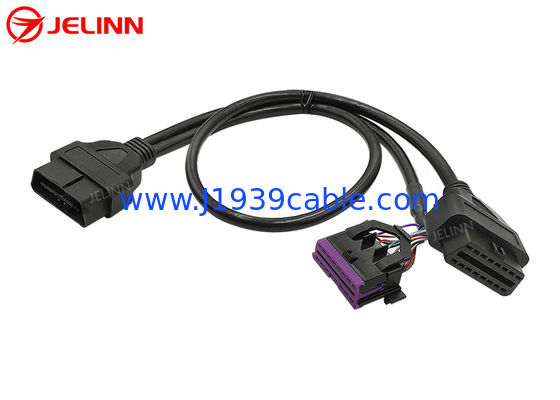

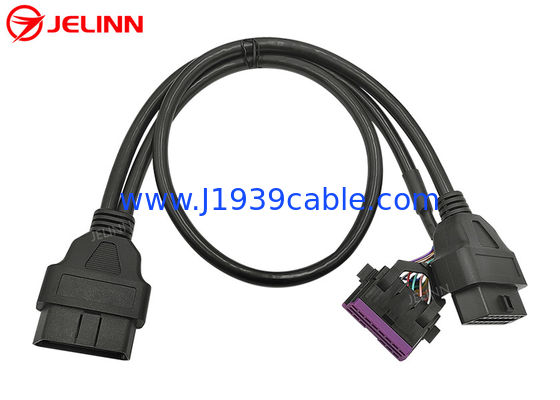

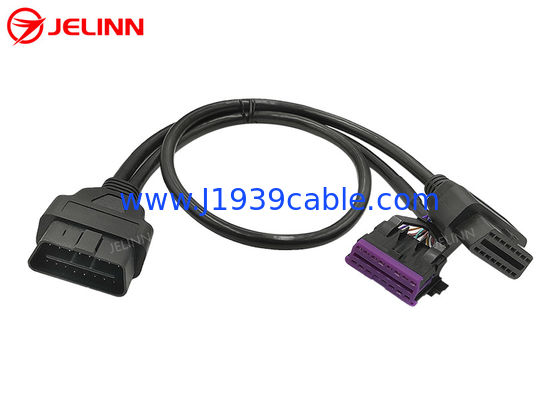

این یک کابل Y با سه سر یک پلاگین OBD2 مردانه، یک کانکتور زنانه جایگزین و یک کانکتور زنانه OBD2 معمولی است.
کانکتور زنانه OBD2 OBDII J1962 با ترمینال های KET با کیفیت است.که مناسب تر برای یک محیط آزمایش یا تشخیصی است که در آن دستگاه ها اغلب وصل و جدا می شوند..
بخش تزریق پلاستیکی بیش از حد در انتهای 16-Pin OBD2 OBDII زن و مرد کانکتورها باعث می شود کابل مستقیم بیرون بیاید.
ما می توانیم قالب های مختلف را برای انتهای کانکتورهای OBD2 OBDII زن و مرد بسازیم. If you don’t like the overmolds at the ends of OBD2 OBDII female and male connectors as shown in the pictures or you would like to have your own overmold with your company’s logo or you have special application requirements، ما می توانیم و ما توانایی ایجاد یک قالب جدید برای شما با هزینه مناسب داریم. علاوه بر این، ما حتی می توانیم آن را به صورت رایگان تا زمانی که مقدار سفارش 5000 پی سی یا بیشتر باشد.
یک شکاف در باز کننده در وسط پلاگین مرد OBD2 OBDII وجود دارد. این نوع پلاگین مرد OBD2 می تواند به پورت های زن OBD2 خودروهای 24V / 12V متصل شود.
تخصیص پین یا پین کردن
تخصیص پین یا pin out می تواند اینگونه باشد:
| پلگ مرد OBD2 | اتصال زنانه فولکس واگن OBD2 | اتصال زنانه OBD2 مشترک |
| 1 | 1 | / |
| 2 | 2 | 2 |
| 3 | 3 | / |
| 4+5 | 4+5 | 4+5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | / |
| 9 | 9 | / |
| 10 | 10 | 10 |
| 11 | 11 | / |
| 12 | 12 | / |
| 13 | 13 | / |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
در مورد این پین، پین 4 و پین 5 از کانکتورهای OBD2 OBDII مرد و زن با سیم کوتاه متصل می شوند. سیم سیاه در کابل اصلی به پین 4 یا پین 5 متصل می شود.9تا پین داره، اما 8 سیم 26AWG در کابل از پلاگین مرد OBD2 به اتصال زن OBD2 مشترک وجود دارد. تمام 16 پین پلاگین مرد OBD2 به اتصال زن فولکس واگن OBD2 سیم دار هستند،بنابراین 16 سیم از 26AWG در کابل از OBD2 پلگ مرد به فولکس واگن OBD2 کانکتور زن وجود دارد.
تخصیص پین یا pin out نیز می تواند اینگونه باشد:
| پلگ مرد OBD2 | اتصال زنانه فولکس واگن OBD2 | اتصال زنانه OBD2 مشترک |
| 1 | 1 | 1 |
| 2 | 2 | 2 |
| 3 | 3 | 3 |
| 4 | 4 | 4 |
| 5 | 5 | 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | 8 |
| 9 | 9 | 9 |
| 10 | 10 | 10 |
| 11 | 11 | 11 |
| 12 | 12 | 12 |
| 13 | 13 | 13 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
در مورد این پین، تمام 16 پین از کانکتورهای OBD2 OBD مرد و زن سیم دار هستند، بنابراین 16 سیم 26AWG در هر دو کابل وجود دارد.
اگر نیازی به وصل کردن پین های بیشتر نباشد،ما پیشنهاد می کنیم ما فقط پین های لازم را به شما نیاز داریم و قیمت می تواند پایین تر باشد زیرا مواد اولیه و هزینه کار کمتر است.
درخواست
این کابل Y برای اتصالدستگاه های تلمیتیک، دستگاه های M2M، دستگاه های IoV (انترنت وسایل نقلیه) ، دستگاه های مدیریت ناوگان، ردیاب های GPS OBD2، ابزار برنامه نویسی OBD2 CAN،ابزار تنظیم ECU یا ابزار تنظیم عملکرد خودرو به پورتهای تشخیصی زنانه 16 پین OBD2 خودرو.
این کابل OBD2 OBDII Y امکان جابجایی یا اتصال چندین دستگاه تلمیتیک یا IoV را فراهم می کند. Take the original Volkswagen OBD2 female diagnostic port off its original location with tools if necessary and then insert the OBD2 male plug at the end of this OBD2 Y cable into the original Volkswagen OBD2 female diagnostic port. نصب جایگزینی فولکس واگن OBD2 اتصال زنانه در یک انتهای Y پایان به محل اصلی پورت تشخیص OBD2 زنانه در ماشین.سپس شما می توانید یک دستگاه تلمیتیک و یا IoV به مشترک OBD2 کانکتور زن در انتهای دیگر Y پایان وصل. You can also connect another telematics or tuning device to the OBD2 female connector which was installed at the original location or leave this OBD2 female connector available for diagnostic use in the future. اگر شما جایگزین ولکس واگن OBD2 کنیکتور زنانه در دسترس و سپس پنهان دستگاه تلمیتیک و یا IoV متصل به مشترک OBD2 کنیکتور زنانهپس هيچکس نمي دونه که شما اين دستگاه ها رو بدون باز کردن پنل نصب کرده ايد.
این کابل همچنین می تواند برای اتصال دستگاه های تشخیصی OBD2 یا اسکنرها یاخواننده های کد خطا(با نرم افزار مناسب).
ارسال درخواست
اگر شما ندیدید یا وقت پیدا کردن کابل های OBD2 OBDII، 9-Pin J1939 یا 6-Pin J1708، آداپتورها یا کانکتورها را در وب سایت ما پیدا نکرده اید، آزاد باشید به ما بگویید که OBD2 OBDII،کابل های 9 پین J1939 یا 6 پین J1708، آداپتورها یا کانکتورهای مورد نیاز شما توسطارسال درخواستما همچنین می توانیم هر کابل OBD2 OBDII، 9-Pin J1939 یا 6-Pin J1708، آداپتور یا کانکتور را برای شما سفارشی کنیم.
