جزئیات محصول:
پرداخت:
|
| پین پلاگین مرد OBD2: | مس، نیکل شده یا طلا شده | پایانه های کانکتور زن OBD2: | مس، نیکل شده یا طلا شده |
|---|---|---|---|
| اتصال دهنده زن Renault OBD2: | معادل اصلی | اتصال دهنده زن OBD2 مشترک: | استاندارد ، با پایانه های KET |
| آزمایش کردن: | 100٪ تست باز، کوتاه و بی سیم | تست ولتاژ: | DC300V 5M Ohm/10ms |
| برجسته کردن: | کابل اسپلیتر OBD2,کابل OBD Y,کابل رنو J1962 Y |
||
OBD2 OBDII کابل Y تقسیم کننده مرد به رنو OBD2 زن و OBD2 زن
مشخصات
| پلگ مرد OBD2 | استاندارد، 12V/24V |
| پین های پلگ مرد OBD2 | مس، نیکل شده یا طلا شده |
| شکل گیری بیش از حد از پلگ مرد OBD2 | راست |
| کانکتور زنانه رنو OBD2 | معادل اصل |
| اتصال زنانه OBD2 مشترک | استاندارد، با ترمینال های KET |
| ترمینال های کانکتورهای زنانه OBD2 | مس، نیکل شده یا طلا شده |
| قالب گیری بیش از حد از اتصال زنانه OBD2 | راست |
| مواد از قطعات بیش از حد قالب | پی وی سی |
| شکل کابل | گرد |
| سیم | 26AWG، مس خالص |
| مواد کانکتورهای مرد و زن OBD2 | PA66 |
| تخصیص پین یا پین کردن | سفارشی |
| طول کابل | سفارشی |
| مقاومت تماس | حداکثر 3 اوم |
| مقاومت عایق | حداقل 5 ميليومتر |
| دمای کار | -25°C ~ +85°C |
| آزمایش | تست 100٪ باز، کوتاه و خط خطا |
| ولتاژ آزمایش | DC300V 5M ohm/10ms |
| تضمین | 1 سال |

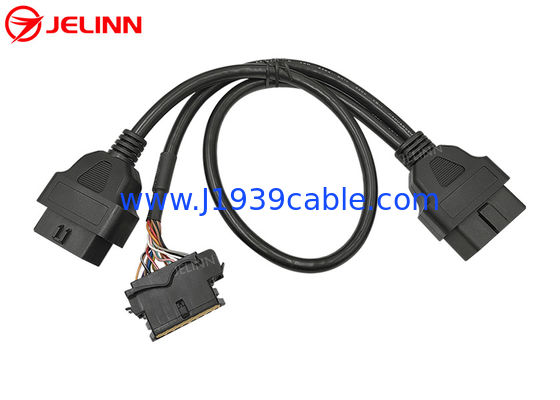

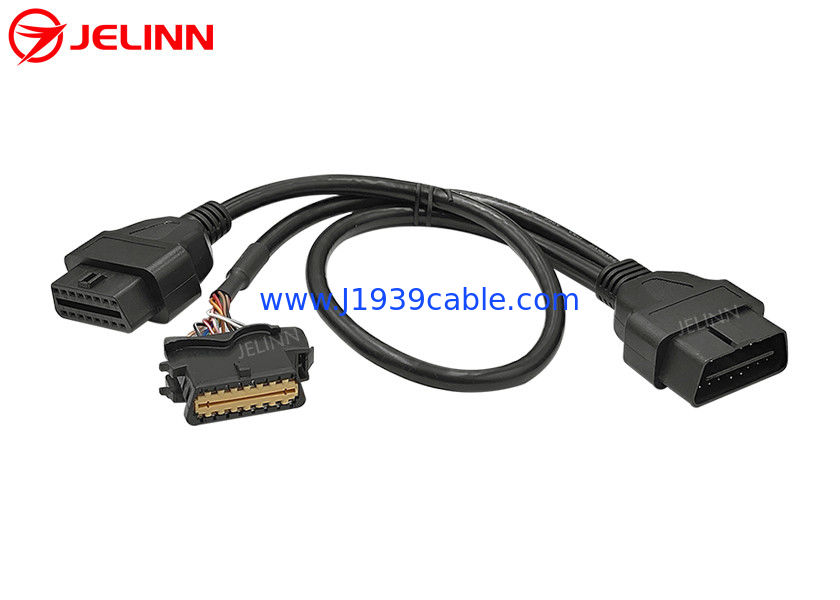

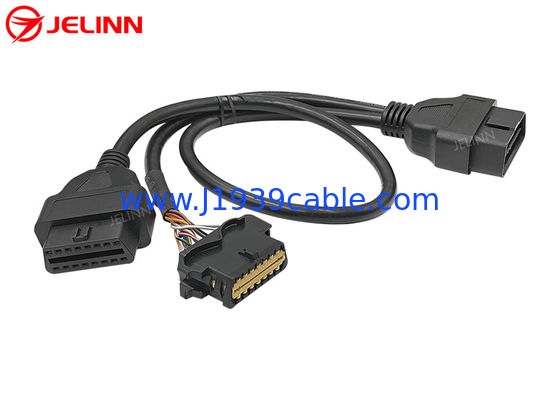

این یک کابل Y با سه سر یک پلاگین OBD2 مردانه، یک کانکتور زنانه جایگزین رنو OBD2 و یک کانکتور زنانه OBD2 معمولی است.
کانکتور زنانه OBD2 OBDII J1962 با ترمینال های KET با کیفیت است.که مناسب تر برای یک محیط آزمایش یا تشخیصی است که در آن دستگاه ها اغلب وصل و جدا می شوند..
تخصیص پین یا پین کردن
تخصیص پین یا pin out می تواند اینگونه باشد:
| پلگ مرد OBD2 | کانکتور زنانه رنو OBD2 | اتصال زنانه OBD2 مشترک |
| 1 | 1 | / |
| 2 | 2 | 2 |
| 3 | 3 | / |
| 4 | 4 | 4 |
| 5 | 5 | / |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | / |
| 9 | 9 | / |
| 10 | 10 | 10 |
| 11 | 11 | / |
| 12 | 12 | / |
| 13 | 13 | / |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
8 پین سیم کشی وجود دارد، بنابراین 8 سیم 26AWG در کابل گرد از پلاگین مرد OBD2 به کانکتور زن OBD2 مشترک وجود دارد. تمام 16 پین پلاگین مرد OBD2 به کانکتور زن رنو سیم کشی شده اند،بنابراین 16 سیم 26AWG در کابل از وصل OBD2 نر به وصل کننده زنانه رنو OBD2 وجود دارد.
تخصیص پین یا pin out نیز می تواند اینگونه باشد:
| پلگ مرد OBD2 | کانکتور زنانه رنو OBD2 | اتصال زنانه OBD2 مشترک |
| 1 | 1 | 1 |
| 2 | 2 | 2 |
| 3 | 3 | 3 |
| 4 | 4 | 4 |
| 5 | 5 | 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | 8 |
| 9 | 9 | 9 |
| 10 | 10 | 10 |
| 11 | 11 | 11 |
| 12 | 12 | 12 |
| 13 | 13 | 13 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
در مورد این پین، تمام 16 پین از کانکتورهای OBD2 OBD مرد و زن سیم دار هستند، بنابراین 16 سیم 26AWG در هر دو کابل گرد وجود دارد.
درخواست
این کابل Y برای اتصالتله متکی، ردیاب های GPS OBD2، ابزار برنامه نویسی OBD2 CAN، ابزار تنظیم ECU یا ابزار تنظیم عملکرد خودرو به پورت های تشخیص OBD2 زنانه خودرو.
این کابل OBD2 OBDII Y امکان جابجایی یا اتصال چندین دستگاه تلمیتیک یا IoV را فراهم می کند. Take the original Renault OBD2 female diagnostic port off its original location with tools if necessary and then insert the OBD2 male plug at the end of this OBD2 Y cable into the original Renault OBD2 female diagnostic port. نصب جایگزینی Renault OBD2 اتصال زنانه در یک انتهای Y پایان به محل اصلی بندر تشخیص OBD2 زنانه در ماشین.سپس شما می توانید یک دستگاه تلمیتیک و یا IoV به مشترک OBD2 کانکتور زن در انتهای دیگر Y پایان وصل. You can also connect another telematics or tuning device to the OBD2 female connector which was installed at the original location or leave this OBD2 female connector available for diagnostic use in the future.
ارسال درخواست
اگر شما ندیدید یا وقت پیدا کردن کابل های OBD2 OBDII، 9-Pin J1939 یا 6-Pin J1708، آداپتورها یا کانکتورها را در وب سایت ما پیدا نکرده اید، آزاد باشید به ما بگویید که OBD2 OBDII،کابل های 9 پین J1939 یا 6 پین J1708، آداپتورها یا کانکتورهای مورد نیاز شما توسطارسال درخواستما همچنین می توانیم هر کابل OBD2 OBDII، 9-Pin J1939 یا 6-Pin J1708، آداپتور یا کانکتور را برای شما سفارشی کنیم.
