جزئیات محصول:
پرداخت:
|
پین دوشاخه نری OBD2: | مس، نیکل اندود یا روکش طلا | پایانه های کانکتور مادگی OBD2: | مس، نیکل اندود یا روکش طلا |
---|---|---|---|
کانکتور مادگی شورولت OBD2: | معادل اصلی | کانکتور زن معمولی OBD2: | استاندارد، با پایانه های KET |
آزمایش کردن: | 100٪ تست باز، کوتاه و بی سیم | جنس قسمت بیش از حد قالب گیری شده: | پی وی سی |
برجسته: | کابل OBD Y,کابل شورولت OBD2 Y,کابل شورولت J1962 Y |
OBD OBDII نر به شورلت OBD2 زن و OBD2 زن اسپلیتر Y کابل
مشخصات
دوشاخه نر OBD2 | استاندارد، 12V/24V |
پین دوشاخه نر OBD2 | مس، نیکل اندود یا روکش طلا |
بیش از حد از دوشاخه OBD2 نر | سر راست |
کانکتور مادگی شورولت OBD2 | معادل اصلی |
کانکتور زن معمولی OBD2 | استاندارد، با پایانه های KET |
پایانه های کانکتورهای زن OBD2 | مس، نیکل اندود یا روکش طلا |
قالب بیش از حد اتصال ماده OBD2 | سر راست |
جنس قسمت بیش از حد قالب گیری شده | پی وی سی |
شکل کابل | گرد |
سیم | 26AWG، مس خالص |
جنس کانکتورهای نر و ماده OBD2 | PA66 |
پین انتساب یا پین کردن | سفارشی شده |
طول کابل | سفارشی شده |
تماس با مقاومت | حداکثر 3 اهم |
مقاومت عایق | 5M اهم دقیقه |
دمای کاری | −25℃ ~ +85℃ |
آزمایش کردن | 100٪ تست باز، کوتاه و بی سیم |
تست ولتاژ | DC300V 5M Ohm/10ms |
ضمانتنامه | 1 سال |

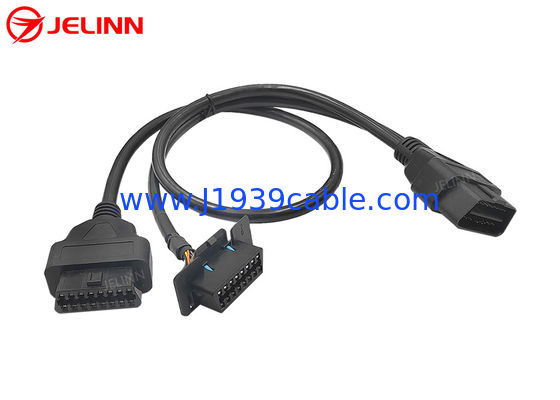

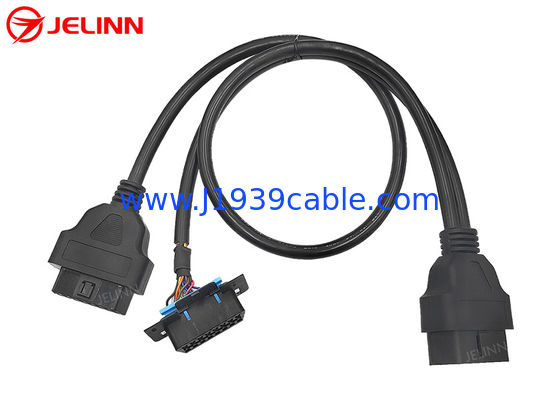

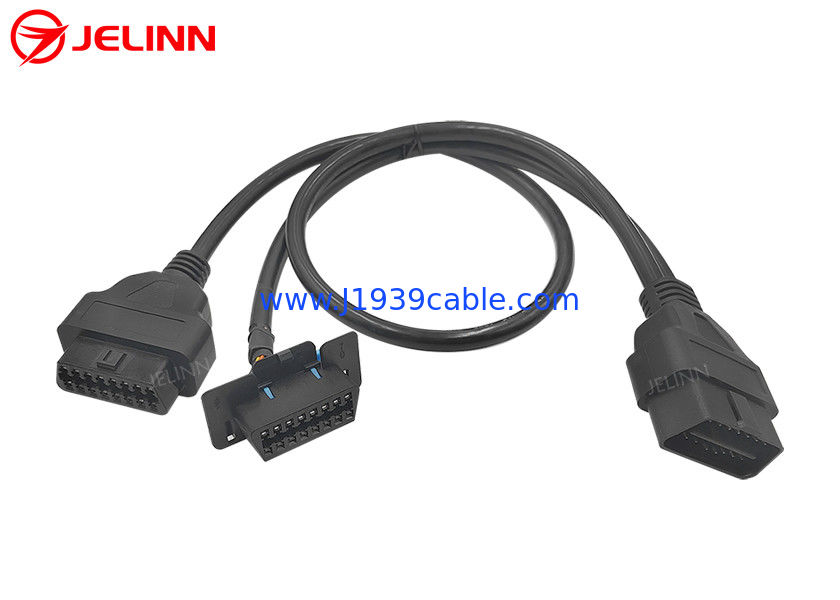

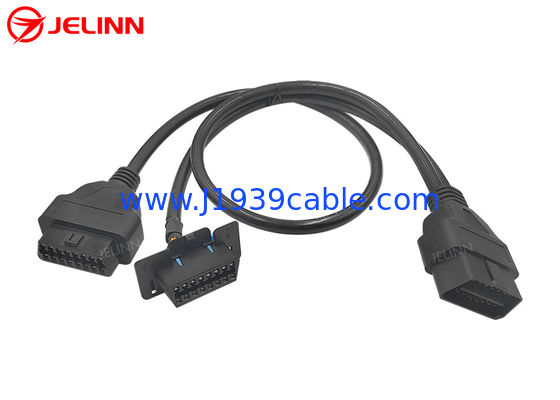

این یک کابل Y با 3 سر یک دوشاخه نر OBD2، یک کانکتور مادگی جایگزین شورولت OBD2 و یک کانکتور مادگی معمولی OBD2 است.
کانکتور زن معمولی OBD2 OBDII J1962 با ترمینال های KET با کیفیت است که برای محیط های آزمایشی یا تشخیصی که در آن دستگاه ها مکرراً وصل و جدا می شوند مناسب تر است.
قسمت تزریق پلاستیک بیش از حد در انتهای کانکتورهای مادگی و نر OBD2 OBDII 16 پین باعث می شود کابل مستقیما خارج شود.
پین انتساب یا پین کردن
تخصیص پین یا پین کردن می تواند به صورت زیر باشد:
دوشاخه نر OBD2 | کانکتور مادگی شورولت OBD2 | کانکتور زن معمولی OBD2 |
1 | 1 | / |
2 | 2 | 2 |
3 | 3 | / |
4 | 4 | 4 |
5 | 5 | / |
6 | 6 | 6 |
7 | 7 | 7 |
8 | 8 | / |
9 | 9 | / |
10 | 10 | 10 |
11 | 11 | / |
12 | 12 | / |
13 | 13 | / |
14 | 14 | 14 |
15 | 15 | 15 |
16 | 16 | 16 |
در مورد این پین، سیمهای سیاه رنگ در هر دو کابل گرد به پایه 4 کانکتورهای نر و ماده OBD2 OBDII متصل میشوند.8 پین سیمی وجود دارد، بنابراین 8 سیم 26AWG در کابل گرد از دوشاخه نر OBD2 به کانکتور زن معمولی OBD2 وجود دارد.همه 16 پین دوشاخه نری OBD2 به کانکتور مادگی شورلت سیمی هستند، بنابراین 16 سیم 26AWG در کابل از دوشاخه نر OBD2 به کانکتور مادگی شورولت OBD2 وجود دارد.
تخصیص پین یا پین کردن نیز می تواند به این صورت باشد:
دوشاخه نر OBD2 | کانکتور مادگی شورولت OBD2 | کانکتور زن معمولی OBD2 |
1 | 1 | 1 |
2 | 2 | 2 |
3 | 3 | 3 |
4 | 4 | 4 |
5 | 5 | 5 |
6 | 6 | 6 |
7 | 7 | 7 |
8 | 8 | 8 |
9 | 9 | 9 |
10 | 10 | 10 |
11 | 11 | 11 |
12 | 12 | 12 |
13 | 13 | 13 |
14 | 14 | 14 |
15 | 15 | 15 |
16 | 16 | 16 |
در مورد این پین، تمام 16 پین کانکتورهای نر و ماده OBD2 OBD سیمی هستند، بنابراین 16 سیم 26AWG در هر دو کابل گرد وجود دارد.
تخصیص پین یا پین کردن نیز می تواند بر اساس نیاز شما سفارشی شود.
کاربرد
این کابل Y برای اتصال استفاده می شود تلهماتیک، دستگاههای IoV (اینترنت وسایل نقلیه)، دستگاههای مدیریت ناوگان، ردیابهای GPS OBD2، ابزارهای تنظیم ECU یا ابزارهای تنظیم عملکرد خودرو به درگاههای تشخیص زن OBD2 وسایل نقلیه.
این کابل OBD2 OBDII Y امکان جابجایی پورت یا اتصال چندین دستگاه تلماتیک یا IoV را می دهد.در صورت لزوم، پورت عیب یابی زن شورلت OBD2 را از محل اصلی خود با ابزار جدا کنید و سپس دوشاخه نر OBD2 را در انتهای کابل OBD2 Y در درگاه عیب یابی زن شورولت OBD2 قرار دهید.کانکتور زن جایگزین شورولت OBD2 را در یک انتهای انتهای Y و به محل اصلی درگاه عیب یابی زن OBD2 در خودرو نصب کنید.سپس می توانید یک دستگاه تلماتیک یا IoV را به کانکتور زن OBD2 مشترک در انتهای دیگر انتهای Y وصل کنید.همچنین می توانید یک دستگاه تله ماتیک یا تیونینگ دیگر را به کانکتور مادگی OBD2 که در محل اصلی نصب شده است وصل کنید یا این کانکتور مادگی OBD2 را برای استفاده تشخیصی در آینده در دسترس قرار دهید.اگر کانکتور مادگی شورولت OBD2 جایگزین را در دسترس بگذارید و سپس دستگاه تلماتیک یا IoV متصل به کانکتور زن معمولی OBD2 را پنهان کنید، هیچ کس نمیداند که این دستگاهها را بدون باز کردن پنل نصب کردهاید.
