جزئیات محصول:
پرداخت:
|
| پین پلاگین مرد OBD2: | مس، نیکل شده یا طلا شده | پایانه های کانکتور زن OBD2: | مس، نیکل شده یا طلا شده |
|---|---|---|---|
| اتصال دهنده زن BMW OBD2: | معادل اصلی | اتصال دهنده زن OBD2 مشترک: | استاندارد ، با پایانه های KET |
| بیش از حد از پلاگین مرد OBD2: | سر راست | بیش از حد اتصال دهنده زن OBD2: | سر راست |
| برجسته کردن: | اسپلیتر OBDII Y,کابل BMW OBD2 Y,کابل BMW J1962 Y |
||
کابل OBD OBDII مرد به BMW کابل OBD2 زن و کابل OBD2 زن تقسیم Y
مشخصات
| پلگ مرد OBD2 | استاندارد |
| پین های پلگ مرد OBD2 | مس، نیکل شده یا طلا شده |
| شکل گیری بیش از حد از پلگ مرد OBD2 | راست |
| کانکتور زنانه BMW OBD2 | معادل اصل |
| اتصال زنانه OBD2 مشترک | استاندارد |
| ترمینال های کانکتورهای زنانه OBD2 | مارک KET، مس، نیکل شده یا طلا شده |
| قالب گیری بیش از حد از اتصال زنانه OBD2 | راست |
| مواد از قطعات بیش از حد قالب | پی وی سی |
| شکل کابل | گرد |
| سیم | 26AWG، مس خالص |
| مواد کانکتورهای مرد و زن OBD2 | PA66 |
| تخصیص پین یا پین کردن | سفارشی |
| طول کابل | سفارشی |
| مقاومت تماس | حداکثر 3 اوم |
| مقاومت عایق | حداقل 5 ميليومتر |
| دمای کار | -25°C ~ +85°C |
| آزمایش | تست 100٪ باز، کوتاه و خط خطا |
| ولتاژ آزمایش | DC300V 5M ohm/10ms |
| تضمین | 1 سال |

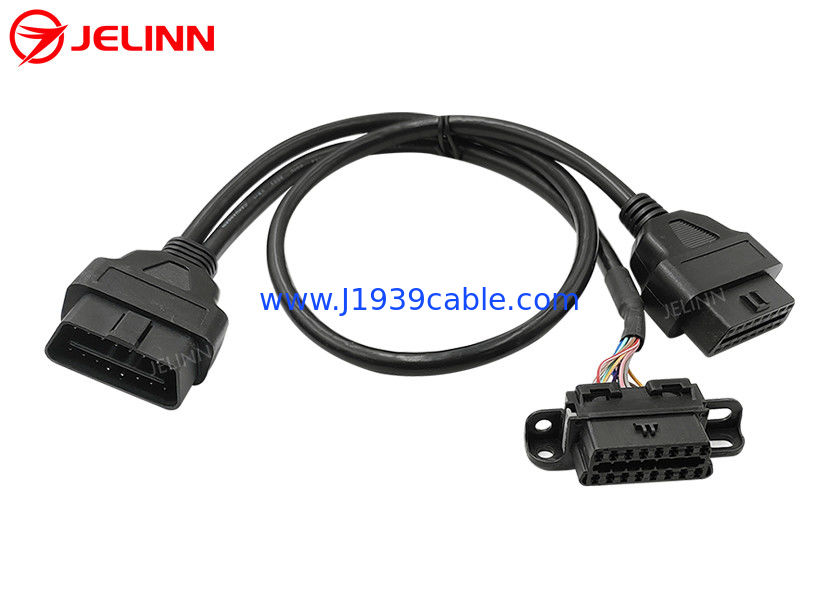

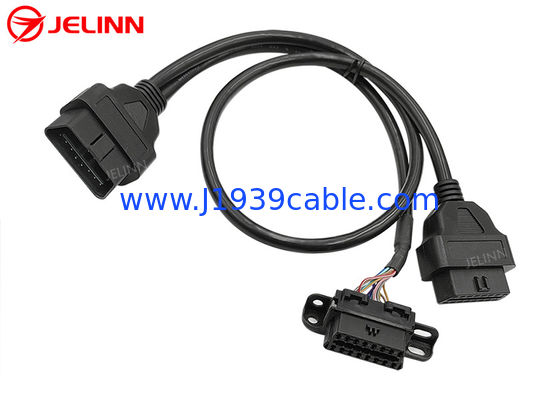

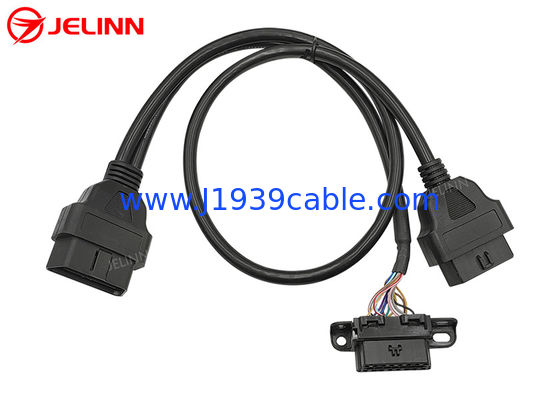

این یک کابل Y با سه سر یک پلاگین OBD2 مردانه، یک کانکتور زنانه جایگزین BMW OBD2 و یک کانکتور زنانه OBD2 معمولی است.
بخش تزریق پلاستیکی بیش از حد در انتهای 16-Pin OBD2 OBDII زن و مرد کانکتورها باعث می شود کابل مستقیم بیرون بیاید.
تخصیص پین یا پین کردن
تخصیص پین یا pin out می تواند اینگونه باشد:
| پلگ مرد OBD2 | کانکتور زنانه BMW OBD2 | اتصال زنانه OBD2 مشترک |
| 1 | 1 | / |
| 2 | 2 | 2 |
| 3 | 3 | / |
| 4 | 4 | 4 |
| 5 | 5 | / |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | / |
| 9 | 9 | / |
| 10 | 10 | 10 |
| 11 | 11 | / |
| 12 | 12 | / |
| 13 | 13 | / |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
در مورد این پین، سیم های سیاه در هر دو کابل گرد به پین 4 از اتصال OBD2 OBDII مرد و زن متصل شده است.بنابراین 8 سیم از 26AWG در کابل گرد از پلگ OBD2 مرد به مشترک OBD2 کانکتور زن وجود دارد. تمام 16 پین از OBD2 پلگ مرد به BMW کنتاکتور زن سیم دار هستند، بنابراین 16 سیم از 26AWG در کابل از OBD2 پلگ مرد به BMW OBD2 کنتاکتور زن وجود دارد.
تخصیص پین یا pin out نیز می تواند اینگونه باشد:
| پلگ مرد OBD2 | کانکتور زنانه BMW OBD2 | اتصال زنانه OBD2 مشترک |
| 1 | 1 | 1 |
| 2 | 2 | 2 |
| 3 | 3 | 3 |
| 4 | 4 | 4 |
| 5 | 5 | 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | 8 |
| 9 | 9 | 9 |
| 10 | 10 | 10 |
| 11 | 11 | 11 |
| 12 | 12 | 12 |
| 13 | 13 | 13 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
در مورد این پین، تمام 16 پین از کانکتورهای OBD2 OBD مرد و زن سیم دار هستند، بنابراین 16 سیم 26AWG در هر دو کابل گرد وجود دارد.
درخواست
این کابل Y برای اتصالتله متاتیک، دستگاه های IoV، دستگاه های مدیریت ناوگان، ردیاب های GPS OBD2، ابزار تنظیم ECU یا ابزار تنظیم عملکرد خودرو به پورت های تشخیصی OBD2 زنانه خودرو.
این کابل OBD2 OBDII Y امکان جابجایی یا اتصال چندین دستگاه تلمیتیک یا IoV را فراهم می کند. Take the original BMW OBD2 female diagnostic port off its original location with tools if necessary and then insert the OBD2 male plug at the end of this OBD2 Y cable into the original BMW OBD2 female diagnostic port. نصب جایگزینی BMW OBD2 اتصال زنانه در یک انتهای Y پایان به محل اصلی بندر تشخیص OBD2 زنانه در ماشین.سپس شما می توانید یک دستگاه تلمیتیک و یا IoV به مشترک OBD2 کانکتور زن در انتهای دیگر Y پایان وصل. You can also connect another telematics or tuning device to the OBD2 female connector which was installed at the original location or leave this OBD2 female connector available for diagnostic use in the future. اگر شما جایگزین BMW OBD2 کنیکتور زنانه در دسترس و سپس پنهان دستگاه تلمیتیک یا IoV متصل به مشترک OBD2 کنیکتور زنانهپس هيچکس نمي دونه که شما اين دستگاه ها رو بدون باز کردن پنل نصب کرده ايد.
