RP1226 خاکستری 14 پین نر به سبز نوع 2 SAE Deutsch 9 پین J1939 کابل کامیون زن

RP1226 خاکستری 14 پین نر به سبز نوع 2 SAE Deutsch 9 پین J1939 کابل کامیون زن

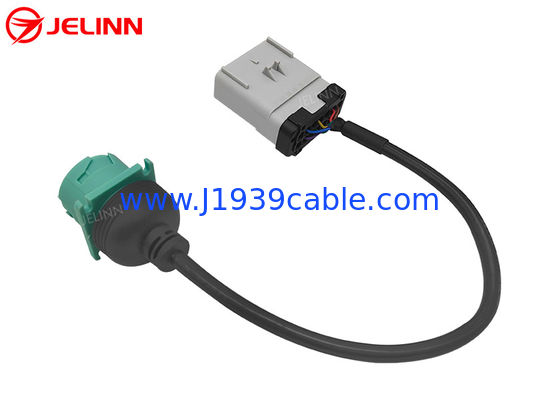

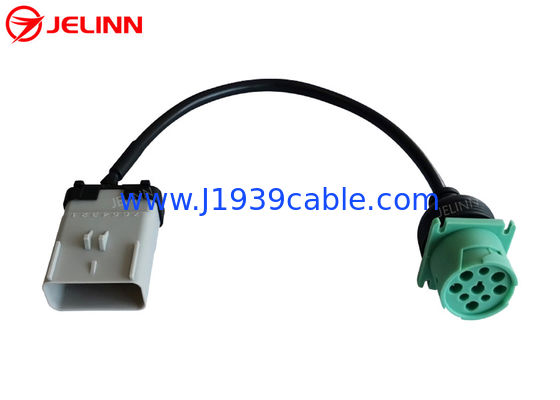

RP1226 Gray 14 Pin Male To Green Type 2 SAE Deutsch 9 Pin J1939 Female Truck Cable
RP1226 Gray 14 Pin Male To Green Type 2 SAE Deutsch 9 Pin J1939 Female Truck Cable RP1226 Gray 14 Pin Male To Green Type 2 SAE Deutsch 9 Pin J1939 Female Truck Cable

تصویر بزرگ :  RP1226 خاکستری 14 پین نر به سبز نوع 2 SAE Deutsch 9 پین J1939 کابل کامیون زن بهترین قیمت

جزئیات محصول:
محل منبع: چین
نام تجاری: OEM
گواهی: RoHS
شماره مدل: RP1226 تا J1939
پرداخت:
مقدار حداقل تعداد سفارش: 100 عدد
قیمت: Please email us for prices
جزئیات بسته بندی: کیسه های پلی اتیلن و سپس کارتن
زمان تحویل: 3-28 روز کاری
شرایط پرداخت: T/T، انتقال سیمی، Western Union، PayPal، L/C
قابلیت ارائه: 50000 عدد در ماه
توضیحات محصول جزئیات
کانکتور نر RP1226: معادل Aptiv 54201416 سیم: 20AWG، مس خالص
ظرف زن J1939: معادل Deutsch HD10-9-1939P-P080 رنگ فیش مادگی 9 پین J1939: سبز
پین ها یا پایانه ها: مس با آبکاری نیکل یا آبکاری طلا تست ولتاژ: DC300V 5M Ohm/10ms
برجسته:

RP1226 به 9 پین

,

RP1226 کابل ELD

,

RP1226 تا J1939

RP1226 خاکستری 14 پین نر به سبز نوع 2 SAE Deutsch 9 پین J1939 کابل کامیون زن


مشخصات

کانکتور نر RP1226معادل Aptiv 54201416
کانکتور مادگی 9 پین J1939معادل Deutsch HD10-9-1939P-P080
نوع دوشاخه زن 9 پین J1939نوع 2
رنگ فیش زن 9 پین J1939سبز
سیم20AWG، مس خالص
جنس کانکتور نر RP1226PA66 + الیاف شیشه
مواد از9-پیندوشاخه زن J1939PA66 + الیاف شیشه
پین اوت (نمودار سیم کشی)سفارشی شده
طول کابل30 سانتی متر (12 اینچ) یا سفارشی
پین ها یا پایانه هامس با آبکاری نیکل یا آبکاری طلا
تماس با مقاومتحداکثر 3 اهم
مقاومت عایق5M اهم دقیقه
دمای کاری−25℃ ~ +85℃
آزمایش کردن100٪ تست باز، کوتاه و بی سیم
تست ولتاژDC300V 5M Ohm/10ms
ضمانتنامه1 سال




پین اوت (نمودار سیم کشی)

به طور کلی، پین اوت (نمودار سیم کشی) می تواند مانند زیر باشد.
4 پین از هر کانکتور سیمی است.4 سیم 20AWG در کابل وجود دارد.


RP1226 مردعلامت9 پین J1939 زن
8زمینآ
1قدرت باتریب
2J1939، S-CAN بالاسی
9J1939،S-CAN کم استD


گاهی،pinout (نمودار سیم کشی) می تواندنیز مانند زیر باشد.
6 پین از هر کانکتور سیمی است.6 سیم 20AWG در کابل وجود دارد.


RP1226 مردعلامت9 پین J1939 زن
8زمینآ
1باتریب
2J1939، S-CAN بالاسی
9J1939،S-CAN کم استD
6J1708، CAN بالااف
13J1708، CAN کم استجی



پین اوت (نمودار سیم کشی)
همچنین می تواند با توجه به نیاز مشتریان سفارشی شود.


کاربرد

با توجه به استانداردسازی پیام‌رسانی توصیه‌شده TMC (شورای فناوری و تعمیر و نگهداری ATA)، برخی از کامیون‌های سنگین 2019 و جدیدتر مانند Kenworth، Peterbilt، Volvo، Mack و Freightliner در آمریکای شمالی مجهز به اتصال لوازم جانبی در کابین در سمت راننده هستند. پشت داشبورد، نزدیک پنل فیوز.مالک کامیون می تواند برای اطلاعات بیشتر راهنمای Body Builder را بررسی کند.

ELD (دستگاه‌های ثبت الکترونیکی)، دستگاه‌های تله‌ماتیک یا سایر دستگاه‌های پس از فروش که به داده‌های J1939، CAN یا J1708 نیاز دارند، باید به این رابط جانبی RP1226 متصل شوند.در غیر این صورت، اتصالات ممکن است دارای ضمانت نباشند.

اگر دستگاهی دارید که دارای پورت 9 پین J1939 است و می خواهید آن را به کامیون مجهز به کانکتور لوازم جانبی 14 پین RP1226 متصل کنید، باید از این کابل استفاده کنید.
