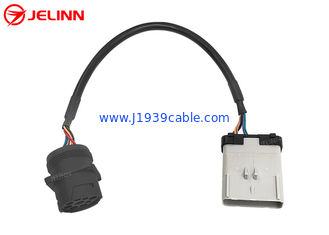

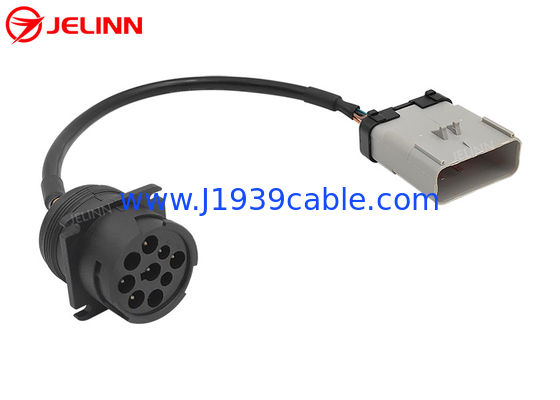

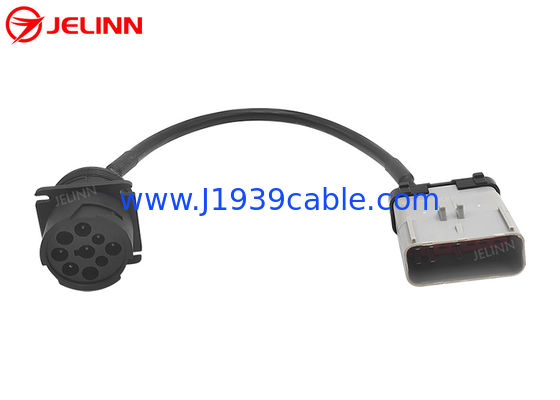

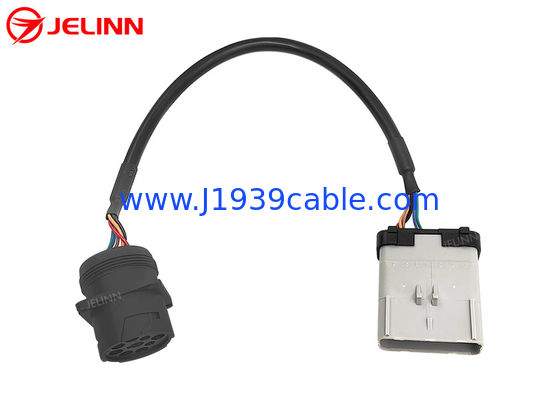

کابل ELD کامیون زن 14 پین RP1226 نر به مشکی 1 SAE Deutsch 9 پین J1939

کابل ELD کامیون زن 14 پین RP1226 نر به مشکی 1 SAE Deutsch 9 پین J1939

14 Pin RP1226 Male To Black Type 1 SAE Deutsch 9 Pin J1939 Female Truck ELD Cable
14 Pin RP1226 Male To Black Type 1 SAE Deutsch 9 Pin J1939 Female Truck ELD Cable 14 Pin RP1226 Male To Black Type 1 SAE Deutsch 9 Pin J1939 Female Truck ELD Cable

تصویر بزرگ :  کابل ELD کامیون زن 14 پین RP1226 نر به مشکی 1 SAE Deutsch 9 پین J1939 بهترین قیمت

جزئیات محصول:
محل منبع: چین
نام تجاری: OEM
گواهی: RoHS
شماره مدل: RP1226 تا J1939
پرداخت:
مقدار حداقل تعداد سفارش: 100 عدد
قیمت: Please email us for prices
جزئیات بسته بندی: کیسه های پلی اتیلن و سپس کارتن
زمان تحویل: 3-30 روز کاری
شرایط پرداخت: T/T، Payoneer، Western Union، PayPal، L/C
قابلیت ارائه: 50000 عدد در ماه
توضیحات محصول جزئیات
کانکتور نر RP1226: معادل Aptiv 54201416 سیم: 20AWG، مس خالص
ظرف زن J1939: معادل Deutsch HD10-9-1939P نوع دوشاخه زن J1939: نوع 1
آزمایش کردن: 100٪ تست باز، کوتاه و بی سیم پین ها یا پایانه ها: مس با آبکاری نیکل یا آبکاری طلا
برجسته:

RP1226 به 9 پین

,

RP1226 کابل ELD

,

RP1226 تا J1939

کابل ELD کامیون زن 14 پین RP1226 نر به مشکی 1 SAE Deutsch 9 پین J1939


مشخصات


کانکتور نر RP1226 معادل Aptiv 54201416
کانکتور مادگی 9 پین J1939 معادل Deutsch HD10-9-1939P
نوع دوشاخه زن 9 پین J1939 نوع 1
رنگ فیش زن 9 پین J1939 مشکی
سیم 20AWG، مس خالص
جنس کانکتور نر RP1226 PA66 + الیاف شیشه
مواد از9-پیندوشاخه زن J1939 PA66 + الیاف شیشه
پین اوت (نمودار سیم کشی) سفارشی شده
طول کابل سفارشی شده
پین ها یا پایانه ها مس با آبکاری نیکل یا آبکاری طلا
تماس با مقاومت حداکثر 3 اهم
مقاومت عایق 5M اهم دقیقه
دمای کاری −25℃ ~ +85℃
آزمایش کردن تست 100% باز، کوتاه و اشتباه سیم
تست ولتاژ DC300V 5M Ohm/10ms
ضمانتنامه 1 سال




پین اوت (نمودار سیم کشی)

به طور کلی، پین اوت (نمودار سیم کشی) می تواند مانند زیر باشد.
4 پین از هر کانکتور سیمی است.4 سیم 20AWG در کابل وجود دارد.


RP1226 مرد علامت 9 پین J1939 مادگی
8 زمین آ
1 قدرت باتری ب
2 J1939، S-CAN بالا سی
9 J1939،S-CAN کم است D


گاهی،pinout (نمودار سیم کشی) می تواندنیز مانند زیر باشد.
6 پین از هر کانکتور سیمی است.6 سیم 20AWG در کابل وجود دارد.


RP1226 مرد علامت 9 پین J1939 مادگی
8 زمین آ
1 باتری ب
2 J1939، S-CAN بالا سی
9 J1939،S-CAN کم است D
6 J1708، CAN بالا اف
13 J1708، CAN کم است جی



پین اوت (نمودار سیم کشی)
همچنین می تواند با توجه به نیاز مشتریان سفارشی شود.


کاربرد

با توجه به استانداردسازی پیام‌رسانی توصیه‌شده TMC (شورای فناوری و تعمیر و نگهداری ATA)، برخی از کامیون‌های سنگین 2019 و جدیدتر مانند Kenworth، Peterbilt، Volvo، Mack و Freightliner در آمریکای شمالی مجهز به اتصال لوازم جانبی در کابین در سمت راننده هستند. پشت داشبورد، نزدیک پنل فیوز.مالک کامیون می تواند برای اطلاعات بیشتر راهنمای Body Builder را بررسی کند.

ELD (دستگاه‌های ثبت الکترونیکی)، دستگاه‌های تله‌ماتیک یا سایر دستگاه‌های پس از فروش که به داده‌های J1939، CAN یا J1708 نیاز دارند، باید به این رابط جانبی RP1226 متصل شوند.در غیر این صورت، اتصالات ممکن است دارای ضمانت نباشند.

اگر برای اتصال به کامیون مجهز به کانکتور لوازم جانبی 14 پین RP1226 به دستگاهی با پورت 9 پین J1939 نیاز است، این کابل مورد نیاز است.
