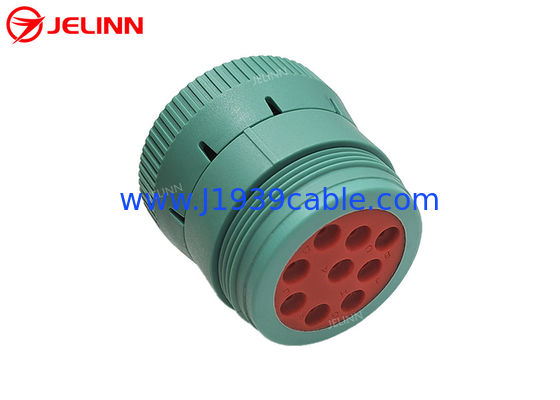

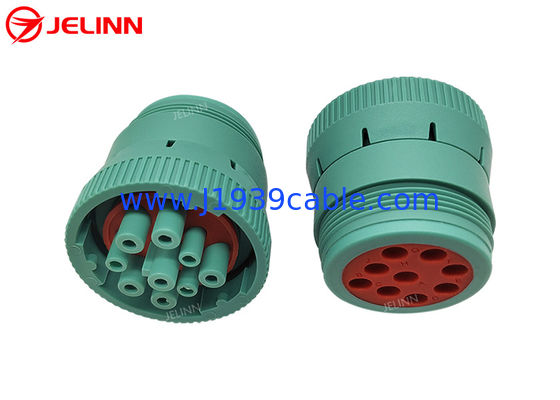

نوع سبز 2 زن J1939 9 پین اتصال، J1939 Deutsch Connector

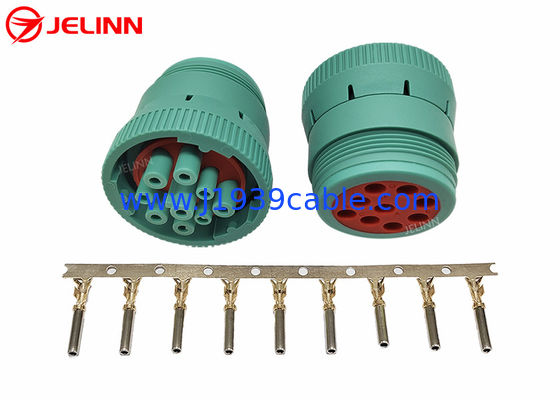

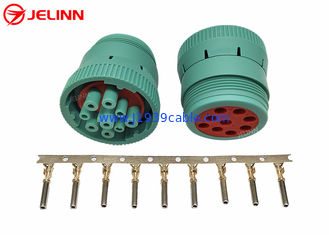

کانکتور ماده سبز نوع 2 Deutsch 9 پین J1939 با 9 عدد پایانه


مشخصات

ما قالب پلاستیکی را از این ساختیمکانکتور مادگی 9 پین J1939 توسط خودمان چون مجموعه کاملی از ماشین آلات و تجهیزات و یک تیم خوب برای ساخت قالب های پلاستیکی داریم.ما همچنین ماشین های قالب گیری تزریقی داریم که می توانند این کانکتورهای زن 9 پین J1939 را مطابق با قالب تولید کنند.

به یاد داشته باشید که این یک کانکتور مادگی است زیرا دارای پایانه است.درکانکتور نری 9 پین J1939 پین دار می باشد.

سوکت زن 9 پین J1939 با حلقه قفل می باشد.چرخاندن حلقه قفل به محل مناسب پس از وصل کردن به پریز نر 9 پین J1939، اطمینان می دهد که کانکتور به طور تصادفی از برق جدا نمی شود.

در Deutsch 9 Pin J1939 کانکتور ماده نوع 2 است، بنابراین پین F آن با قطر کمتری مانند پین C و پین J است. کانکتورهای ماده 9 پین نوع 2 J1939 را می توان در پریزهای نر نوع 1 یا نوع 2 J1939 9-Pn قرار داد.

این کانکتورهای مادگی 9 پین نوع 2 J1939 می توانند با دوشاخه های نر 9 پین J1939 زیر جفت شوند:

اصلی یا معادل دویچ HD10-9-1939P-P080

اصلی یا معادل دویچ HD10-9-1939PE-P080

اصلی یا معادل دویچ HD10-9-1939P

اصلی یا معادل دویچ HD16-9-1939PE

اصلی یا معادل دویچ HD10-9-1939P-B022

اصلی یا معادل دویچ HD10-9-1939PE-B022

اصلی یا معادل دویچ HD10-9-1939P-BP03

اصلی یا معادل دویچ HD10-9-1939PE-BP03

اصلی یا معادل دویچHD14-9-1939P-P080

اصلی یا معادل دویچHD14-9-1939PE-P080

اصلی یا معادل دویچ HD14-9-1939P

اصلی یا معادل دویچ HD14-9-1939PE

اصلی یا معادلآمفنول AHD17-9-1939PES80

اصلی یا معادل آمفنول AHD17-9-1939PES

پین انتساب یا pinout

تخصیص پین یا pinout ازکانکتور زن 9 پین J1939 به این صورت است:

پین مرکزی پین A است. پینی که زبانه کلید پین A رو به آن است پین F است. دنباله پین ​​های B تا J در جهت عقربه های ساعت است.


کاربرد


از این کانکتورهای زن 9 پین J1939 می توان برای ساخت کابل ها و آداپتورهای 9 پین J1939 استفاده کرد.
