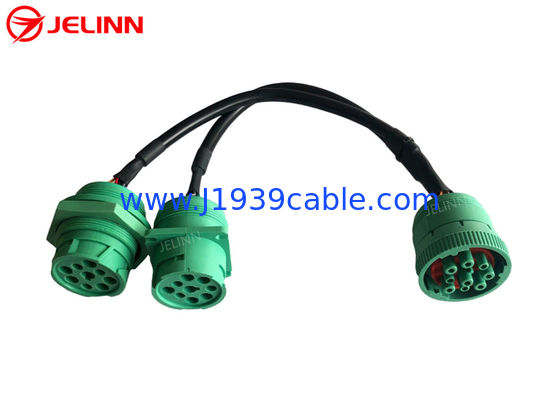

Green Deutsch 9 Pin J1939 Female to J1939 Male Square Flange and Threaded J1939 Male Split Y Cable

Green Deutsch 9 Pin J1939 Female to J1939 Male Square Flange and Threaded J1939 Male Split Y Cable

Green Deutsch 9 Pin J1939 Female to J1939 Male Square Flange and Threaded J1939 Male Split Y Cable
Green Deutsch 9 Pin J1939 Female to J1939 Male Square Flange and Threaded J1939 Male Split Y Cable Green Deutsch 9 Pin J1939 Female to J1939 Male Square Flange and Threaded J1939 Male Split Y Cable Green Deutsch 9 Pin J1939 Female to J1939 Male Square Flange and Threaded J1939 Male Split Y Cable

تصویر بزرگ :  Green Deutsch 9 Pin J1939 Female to J1939 Male Square Flange and Threaded J1939 Male Split Y Cable بهترین قیمت

جزئیات محصول:
محل منبع: چين
نام تجاری: OEM
گواهی: RoHS
شماره مدل: J1939
پرداخت:
مقدار حداقل تعداد سفارش: 100 عدد
قیمت: Please email us for prices
جزئیات بسته بندی: کیسه های پلی اتیلن و سپس کارتن
زمان تحویل: 3-30 روز کاری
شرایط پرداخت: T / T، Payoneer، Western Union، PayPal، L / C
قابلیت ارائه: 50،000 عدد در ماه
توضیحات محصول جزئیات
سیم: 18AWG، مس خالص کانکتور زن J1939: معادل Deutsch HD16-9-1939S-P080
نوع کانکتور زن J1939: نوع 2 J1939 ظرف نر 1: معادل Deutsch HD10-9-1939P-P080
J1939 ظرف نر 2: معادل Deutsch HD10-9-1939P-BP03 نوع نهنج های نر J1939: نوع 2
آزمایش کردن: تست 100% باز، کوتاه و اشتباه سیم تست ولتاژ: DC300V 5M Ohm/10ms
برجسته:

کابل شکاف J1939

,

کابل رزوه ای J1939 Y

,

کابل آداپتور 9 پین Deutsch j1939

کابل دویچ 9 پین سبز J1939 مادگی به J1939 فلنج مربعی نر و کابل رزوه دار J1939 نر اسپلیت Y


مشخصات



کانکتور زن J1939 معادل Deutsch HD16-9-1939S-P080
نوع کانکتور زن J1939 نوع 2
ظرف نر J1939 1 معادل Deutsch HD10-9-1939P-P080
ظرف نر J1939 2 معادل Deutsch HD10-9-1939P-BP03
نوع نهنج های نر J1939 نوع 2
سیم 18AWG، مس خالص
جنس کانکتورهای J1939 PA66 + الیاف شیشه
پین انتساب یا pinout سفارشی شده
طول کابل سفارشی شده
پین ها یا پایانه ها مس، نیکل اندود یا روکش طلا
تماس با مقاومت حداکثر 3 اهم
مقاومت عایق 5M اهم دقیقه
دمای کاری −25℃ ~ +85℃
آزمایش کردن تست 100% باز، کوتاه و اشتباه سیم
تست ولتاژ DC300V 5M Ohm/10ms
ضمانتنامه 1 سال





قالب های پلاستیکی کانکتورها، سوکت ها، دوشاخه ها و پریزها را باز کردیم.برای تولید این کابل ها از سیم های با کیفیت مس خالص 18AWG استفاده شده است.ما همیشه می توانیم کابل ها را با اتصال و دوام عالی بسازیم.



کانکتور مادگی J1939 دارای حلقه قفلی می باشد.چرخاندن حلقه قفل پس از وصل کردن، اطمینان می دهد که کانکتور به طور تصادفی از برق جدا نمی شود.



انتهای دوشاخه های مادگی و نر دوچ 9 پین را می توان بنا به نیاز شما بیش از حد قالب زد یا خیر.اگر انتهای آن بیش از حد قالب گیری شود، کابل ها محکم تر و بادوام تر می شوند.اگر بیش از حد قالب گیری نشود، قیمت می تواند پایین تر باشد زیرا مواد اولیه و هزینه نیروی کار صرفه جویی می شود.





Green Deutsch 9 Pin J1939 Female to J1939 Male Square Flange and Threaded J1939 Male Split Y Cable 0

بیش از حد قالب گیری شده است





Green Deutsch 9 Pin J1939 Female to J1939 Male Square Flange and Threaded J1939 Male Split Y Cable 1

بیش از حد قالب نشده است





در Deutsch 9 Pin کانکتور مادگی این کابل از نوع 2 است، بنابراین پین F آن با قطر کمتری مانند پین C و پین J می باشد. کانکتورهای ماده نوع 2 J1939 را می توان در پریزهای نر نوع 1 یا نوع 2 J1939 قرار داد.



Green Deutsch 9 Pin J1939 Female to J1939 Male Square Flange and Threaded J1939 Male Split Y Cable 2





یکی از نهنج های نر J1939 است سبک نصب جامنات رزوه‌ای که در کامیون‌های Paccar رایج است (Kenworth، Peterbilt، Western Star).



پین انتساب یا pinout



در بیشتر موارد، هر 9 پین از کانکتورهای نر و ماده J1939 متصل هستند، بنابراین 9 سیم 18AWG در کابل وجود دارد.اگر نیازی به اتصال هر 9 پین نباشد، قیمت می تواند کمتر باشد زیرا مواد اولیه و هزینه کار می تواند کمتر باشد.


تخصیص پین یا پین اوت نیز می تواند با توجه به نیاز شما سفارشی شود.


کاربرد

در یک کامیون فقط یک پورت عیب یابی J1939 وجود دارد.اگر می خواهید دو دستگاه با پورت J1939 را همزمان به کامیون وصل کنید، به این کابل Split Y Deutsch 9 Pin J1939 نیاز است.می‌تواند ELD (دستگاه‌های ثبت الکترونیکی، مانند Cummins ZED، Garmin eLog یا KeepTruckin ELD)، دستگاه‌های تشخیصی یا اسکنر یا خوانندگان کد خطا را به کامیون متصل کند.



این کابل Split Y 9 پین Deutsch J1939 امکان جابجایی پورت یا اتصال چندین دستگاه را فراهم می کند.این کابل Y برای وسایل نقلیه تجاری سنگین (مانند برخی از Freightliner Cascadias و دیگران) است که دارای پورت عیب یابی 9 پین J1939 در مجاورت پدال کلاچ یا در مکان های نامناسب دیگری هستند.همچنین برای خودروهای تجاری که نیاز به اتصال چندین دستگاه به پورت عیب یابی 9 پین J1939 دارند می باشد.این کابل Y پورت تشخیصی J1939 را جدا می کند و به یک پورت J1939 اجازه می دهد در محل اصلی قرار گیرد و دیگری به یک ELD یا دستگاه دیگری که دارای پورت J1939 است متصل شود.



این کابل در اکثر کامیون های دیزلی مانند Kenworth، International، Freightliner، Isuzu، Hino، Mack، Peterbilt، Oshkosh، Sterling، Volvo، Workhorse، Navist و Western Star قابل استفاده است.
